1. छह स्पिंडल सर्वो मोटर्स द्वारा नियंत्रित होते हैं।
2. डबल घुमावदार सिर और चार स्टेशन एक समय में दो चरण coils हवा, जो सिंगल और एकाधिक तारों को हवा कर सकते हैं।

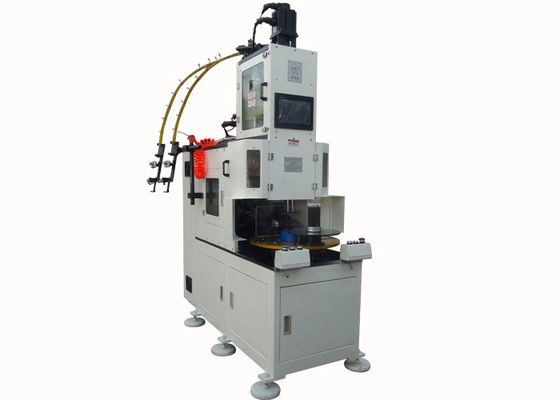

3. वर्टिकल घुमावदार मशीन श्रृंखला पवन कॉइल सीधे और व्यवस्थित स्थानांतरण कप में।
4. मुख्य धुरी, हाई स्पीड मोल्ड डुबकी, हुकिंग और काटने वाले तार, टर्नटेबल और ट्रांसफर कप इंडेक्स सभी सर्वो मोटर्स द्वारा नियंत्रित होते हैं।
5. यह विशेष रूप से उच्च स्लॉट भरने वाले कारक और स्लॉट खोलने के साथ स्टेटर के कॉइल डालने के लिए उपयुक्त है।
6. यह श्रम बचाता है और उच्च दक्षता है।
(1) मुख्य तकनीकी डेटा
आदर्श | एसएमटी-एलआर 100 एसएमटी-एलआर 150 आई एसएमटी-एलआर 150 II एसएमT_ एलआर 200 | LR150 | QLR150A |
घुमावदार सिर | 1 1 1 1 | 1 | 1 |
तार व्यास (मिमी) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.3 ~ 1.2 मिमी | 0.3 ~ 12 |
अनलोड स्पीड | ≤2500r / मिनट ≤2500r / मिनट ≤2500r / मिनट ≤2000r / मिनट | 2500 | 2500 |
क्रमबद्ध ऊंचाई | ≤80 मिमी ≤120 मिमी ≤150 मिमी ≤230 मिमी | ≤120mm | ≤150mm |
घुमावदार प्रेसिजन | + 0 + 0 + 0 + 0 | + 0 | + 0 |
बिजली की आपूर्ति | 380 वी / 50/60 हर्ट्ज 8 किलोवाट 8 किलोवाट 9 किलोवाट | 8kw | 8kw |
हवा का दबाव | ≥0.6 एमपीए .60.6 एमपीए ≥0.6 एमपीए .60.6 एमपीए | ≥0.6pa | ≥0.6pa |
वजन | ≈1350 किलो ≈1600 किलो ≈1600 किलो ≈2200 किलो | ≈1600Kg | ≈1800Kg |
आयाम (डब्ल्यू × HCM × एल) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 120 × 220 | 180 × 130 × 230 |
(2) मशीन मुख्य समारोह और विशेषता
घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
तीन तारों को एक साथ घुमाने की अनुमति दें।
मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।
(3) OEM / ओडीएम प्रोफ़ाइल
1. मोटर उत्पादन मशीन की एक विनिर्माण और व्यापारिक कंपनी;
2. उत्पादों को प्रेरण मोटर्स, जैसे वॉशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, तीन चरण मोटर, प्रशंसक मोटर और कंप्रेसर मोटर इत्यादि पर लागू होते हैं।
3. अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेना।
4. हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में अपनी मशीनों का निर्यात करते हैं और हमारी मशीनें अपने टिकाऊ, विश्वसनीय प्रदर्शन के लिए ग्राहकों के बीच बड़ी प्रतिष्ठा साझा करती हैं, उचित मूल्य और सेवा के बाद अच्छा है।
, आदि। और हमारी मशीन ग्राहकों के बीच अपने टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और सेवा के बाद अच्छी प्रतिष्ठा के लिए बड़ी प्रतिष्ठा साझा करती है।
(4) उत्पादन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।
(5) हमारी फैक्टरी के बारे में
सूज़ौ स्मार्ट मोटर उपकरण विनिर्माण कं, लिमिटेड उच्च तकनीक कुंजी उद्यमों में से एक है जो चीन में मोटर विनिर्माण उपकरणों के डिजाइन, उत्पादन और बिक्री में विशेषज्ञ है। कंपनी के पास अब लगभग 100 कर्मचारी हैं, जिनमें 30 से अधिक इंजीनियरों और तकनीशियन शामिल हैं, भवन क्षेत्र के साथ 4500 वर्ग मीटर और उन्नत उत्पादन उपकरणों के सौ सेट हैं। यह अब घरेलू उत्पादन मोटर, औद्योगिक माध्यम और छोटे मोटर्स, पंप मोटर, रोलिंग दरवाजा मोटर और ऑटोमोबाइल मोटर इत्यादि जैसे एसी मोटरों के लिए पूर्ण उत्पादन लाइन (कॉइल घुमाव से अंतिम रूप से बनाने के लिए शुरू होता है) के डिजाइन और निर्माण के लिए योग्य है। 2012, एसएमटी ने आईएसओ 9 001: 2000 गुणवत्ता प्रबंधन प्रणाली के प्रमाणीकरण को पारित किया।
