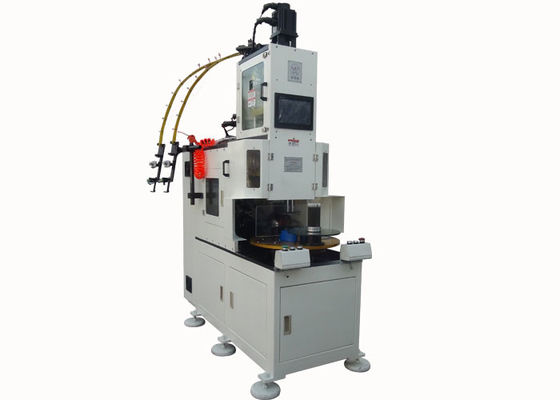

एसी मोटर इंडक्शन मोटर के लिए स्वचालित कॉइल वाइंडिंग मशीन
यह मशीन मुख्य रूप से 2 पोल स्टेटर की वाइंडिंग के लिए उपयोग की जाती है।कृत्रिम श्रम की तीव्रता को कम करने के लिए प्रत्येक चक्र में एक स्टेटर को घुमाया जाएगा, जिससे उत्पादन दक्षता में सुधार होगा, स्वचालित लोडिंग और मोल्ड को हटा दिया जाएगा।घुमावदार प्रक्रिया टैपिंग (5 बार), क्लैम्पिंग फ़ंक्शंस का एहसास कर सकती है, फ्लाई फोर्क लीवर स्ट्रोक के स्ट्रोक और धुरी कोण को आवश्यकता के अनुसार एक निश्चित सीमा के भीतर समायोजित किया जा सकता है।आयातित एक्रिलिक सुरक्षा के साथ कुल एल्यूमीनियम मिश्र धातु (एनोडिक ऑक्सीकरण उपचार) फ्रेम।इलेक्ट्रिक मुख्य रूप से पीएलसी, डिस्प्लेर और आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है।सुरक्षित और विश्वसनीय सेटिंग, प्रदर्शन।
मशीन मुख्य कार्य और विशेषता
बिजली की मोटर कुंडल घुमावदार मशीनएक डबल-स्टेशन ऑटोमैटिक वर्टिकल वाइंडिंग मशीन है, टर्नटेबल दो स्टेशनों की संरचना है।यह ट्रांसफर फॉर्म को घुमाने और इंडेक्स करने के लिए सर्वो सिस्टम को अपनाता है।
कांटे की तरह चक्का पर कॉइल को ठीक से हवा देने में सक्षम और उच्च दक्षता और शानदार इंसर्टिंग वाइंडिंग इफेक्ट के साथ कॉइल को कॉइल इंसर्टर में आसानी से ट्रांसफर कर सकते हैं।
प्रत्येककुंडल घुमावदार मशीनएक सेट वाइंडिंग टूलिंग और तीन वर्टिकल वाइंडिंग फॉर्म हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
मुख्य धुरी को सर्वो मोटर द्वारा नियंत्रित किया जाता है।कॉइल टर्न नंबर सटीकता ±1 टर्न है।
पीएलसी टर्न नंबर, वाइंडिंग स्पीड, टूलिंग सनक हाइट, टूलिंग सनक स्पीड और वाइंडिंग दिशा सेट कर सकता है।
वायर हूकर और वायर कटर के एक्स और वाई स्पिंडल सर्वो सिस्टम को अपनाते हैं।यह ब्रिज वायर और लेड वायर की लंबाई को एडजस्ट कर सकता है।
टूलींग डूब सर्वो प्रणाली को गोद लेती है।टूलींग डूबने की अधिकतम खंड संख्या 6 है।
दो तारों को एक साथ घुमावदार होने दें।
और यह डायनेमिक टर्न, वास्तविक टर्न, सेट टर्न, विफलता के कारणों और स्थिति की स्व-जांच के डिस्प्ले फंक्शन से संपन्न है।
तामचीनी क्षति और वायर स्नैप से मुक्त।एक बार तांबे का तार निकल जाने के बाद मशीन अपने आप बंद हो जाएगी।
स्वचालित कुंडल घुमावदार मशीनकोई अलग कंपन और शोर नहीं है।
(1) मुख्य तकनीकी डेटा
| नमूना | LR190 |
| घुमावदार सिर | 1 पीसी |
| तार का व्यास | 0.3-1.0 मिमी |
| क्रमबद्ध ऊंचाई | ≤190 मिमी |
| अनलोड गति | ≤2000r / मिनट |
| घुमावदार परिशुद्धता | ± 0टर्न |
| हवा का दबाव | ≥0.6 एमपीए |
| बिजली की आपूर्ति | 380V/50/60Hz 8Kw |
| Moq | 1सेट स्वचालित कुंडल घुमावदार मशीन |
| प्रमाणीकरण | ISO9001:2008; एसजीएस |
(2) आवेदन
यह मशीन 2 पोल, 4 पोल और 6 पोल कॉइल वाइंडिंग के लिए उपयुक्त है।
(3) मशीन मुख्य कार्य और विशेषता
वाइंडिंग टूलिंग: प्रत्येक मशीन में एक सेट वाइंडिंग टूलिंग और तीन वर्टिकल वाइंडिंग फॉर्म होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशनों की संरचना है।यह ट्रांसफर फॉर्म को घुमाने और इंडेक्स करने के लिए सर्वो सिस्टम को अपनाता है।
तीन तारों को एक साथ वाइंडिंग करने दें।
मुख्य धुरी को सर्वो मोटर द्वारा नियंत्रित किया जाता है।कॉइल टर्न नंबर सटीकता ±1 टर्न है।
काम कर रहे रोटेशन की गति निर्धारित की जा सकती है।मशीन में कोई अलग कंपन और शोर नहीं है।
तामचीनी क्षति और वायर स्नैप से मुक्त।एक बार तांबे का तार निकल जाने के बाद मशीन अपने आप बंद हो जाएगी।
पीएलसी टर्न नंबर, वाइंडिंग स्पीड, टूलिंग सनक हाइट, टूलिंग सनक स्पीड और वाइंडिंग दिशा सेट कर सकता है।
वायर हुकर और वायर कटर का एक्स एंड वाई स्पिंडल सर्वो प्रणाली को अपनाता है।यह ब्रिज वायर और लेड वायर की लंबाई को एडजस्ट कर सकता है।
टूलींग डूब सर्वो प्रणाली को गोद लेती है।टूलींग डूबने की अधिकतम खंड संख्या 6 है।
(4) OEM / ओडीएम प्रोफाइल
अनुभवी इंजीनियरों, कुशल पेशेवरों, उत्तम उपकरण, सख्त निर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूरा लाभ उठाते हुए, हम अपने ग्राहकों को इलेक्ट्रिक मोटर निर्माण के लिए अनुकूलित समाधान प्रदान करने के लिए समर्पित हैं।अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान आदि जैसे दुनिया भर के देशों में मशीनों का निर्यात करते हैं और हमारी मशीनें महान प्रतिष्ठा साझा करती हैं। इसके लिए ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।
(5) प्रोडक्शन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, SMT ग्राहकों को विभिन्न प्रकार की AC मोटर, DC मोटर, BLDC मोटर निर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करती है, जिसमें मोटर लागत मूल्यांकन, निर्माण की जानकारी, स्टाफ प्रशिक्षण, और पूर्ण टर्नकी परियोजना।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
