Automatic Stator Coil Winding Machine / AC / DC Electrical Series Motor

स्वचालित स्टेटर कुंडल घुमावदार मशीन / एसी / डीसी विद्युत श्रृंखला मोटर

  • हाई लाइट

    इलेक्ट्रिक मोटर कॉइल वाइंडिंग मशीन

    ,

    सीलिंग फैन वाइंडिंग मशीन

    ,

    ऑटोमैटिक स्टेटर कॉइल वाइंडिंग मशीन

  • नाम
    स्वचालित स्टेटर कुंडल घुमावदार मशीन / एसी / डीसी विद्युत श्रृंखला मोटर
  • रंग
    सफ़ेद नीला
  • गैर-लोड गति
    ≤1500r/मिनट
  • उड़ाका
    200 मिमी
  • स्थानांतरण संख्या
    2-6 पीसी
  • आयाम
    (एल) 2000X (डब्ल्यू) 1450X1500mm
  • घुमावदार सिर
    6
  • हवा का दबाव
    0.6 एमपीए
  • स्थानांतरण दूरी
    ≥170mm
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    SMT
  • प्रमाणन
    ISO9001/SGS
  • मॉडल संख्या
    श्रीमती-SR350
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    Negotiable
  • पैकेजिंग विवरण
    प्लाईवुड बॉक्स
  • प्रसव के समय
    41 - 69 दिन
  • भुगतान शर्तें
    टी/टी, एल/सी
  • आपूर्ति की क्षमता
    1 पीसी / 41 - 66 दिन

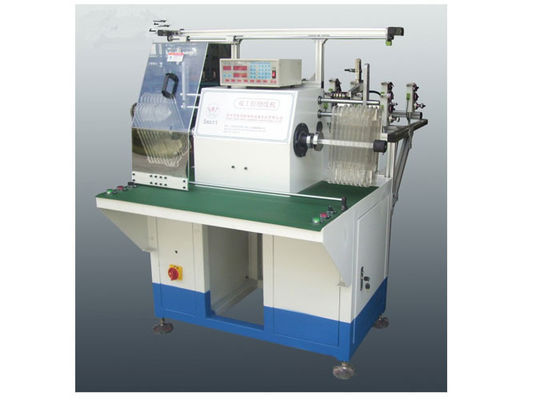

स्वचालित स्टेटर कुंडल घुमावदार मशीन / एसी / डीसी विद्युत श्रृंखला मोटर

स्वचालित स्टेटर कुंडल घुमावदार मशीन / एसी / डीसी विद्युत श्रृंखला मोटर एसएमटी - आर 350





सभी स्टेल पार्ट्स क्रोम-प्लेटिंग हैं, सभी एल्युमीनियम पार्ट्स एनोडाइज्ड हैं।हमारी मशीन में मुख्य मानक भागों को प्रसिद्ध ब्रांड आयात किया गया था, सटीक संचालन की गारंटी देता है।
पैनासोनिक या मित्सुबिशी पीएलसी
पैनासोनिक या कीन्स ऑप्टिकल फाइबर सेंसर



(1)मुख्य तकनीकी पैरामीटर



नमूना SR350
तार का व्यास 0.3-1.2 मिमी
घुमावदार व्यास 100-350 मिमी
स्थानांतरण दूरी ≤250mm
भार चाल नहीं 1500r/मिनट
बिजली की आपूर्ति 220V/50/60Hz 1.5Kw
वज़न 900 किग्रा
आयाम 2000*1450*1500mm
MOQ 1 घुमावदार मशीन सेट करें
डिलीवरी का समय आदेश की पुष्टि के 30 दिन बाद





(2) इस मशीन के संचालन के चरण


इस मशीन की उत्पादन क्षमता
लगभग 1000 पीसी / 8 घंटे, यह केवल एक मोटा विचार है, आर्मेचर स्लॉट नंबर और टर्न नंबर पर निर्भर करता है।
शटल पर मैन्युअल रूप से आर्मेचर लोड करें, स्टार्ट बटन दबाएं, शटल आर्मेचर को घुमावदार स्थिति में पहुंचाएगा, और स्वचालित घुमावदार, अनुक्रमण और तार काटने, पूरा करने के बाद, शटल समाप्त आर्मेचर को घुमावदार स्थिति से बाहर ले जाएगा, ऑपरेटर समाप्त आर्मेचर को उतार देगा , एक चक्र पूरा हुआ।



(3) मशीन का मुख्य कार्य और विशेषता


वाइंडिंग टूलिंग: प्रत्येक मशीन में एक सेट वाइंडिंग टूलिंग और तीन वर्टिकल वाइंडिंग फॉर्म होते हैं।
टूलींग के पूरे सेट को बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशनों की संरचना है।यह ट्रांसफर फॉर्म को घुमाने और इंडेक्स करने के लिए सर्वो सिस्टम को अपनाता है।
एक साथ तीन तारों को घुमावदार होने दें।
मुख्य धुरी को सर्वो मोटर द्वारा नियंत्रित किया जाता है।कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम कर रहे रोटेशन की गति निर्धारित की जा सकती है।मशीन में कोई अलग कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त।जैसे ही तांबे का तार खत्म हो जाएगा, मशीन अपने आप बंद हो जाएगी।
पीएलसी बारी संख्या, घुमावदार गति, टूलींग डूब ऊंचाई, टूलींग डूब गति और घुमावदार दिशा निर्धारित कर सकता है।
वायर हुकर और वायर कटर के एक्स और वाई स्पिंडल सर्वो प्रणाली को अपनाते हैं।यह ब्रिज वायर और लीड वायर की लंबाई को एडजस्ट कर सकता है।
टूलींग सनक सर्वो प्रणाली को अपनाता है।टूलींग डूब की अधिकतम खंड संख्या 6 है।





(4)OEM / ODM प्रोफ़ाइल


अनुभवी इंजीनियरों, कुशल पेशेवरों, उत्तम उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूरा लाभ उठाते हुए, हम अपने ग्राहकों को इलेक्ट्रिक मोटर निर्माण के लिए अनुकूलित समाधान प्रदान करने के लिए समर्पित हैं।अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम दुनिया भर के देशों जैसे संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि को मशीनों का निर्यात करते हैं, और हमारी मशीनें महान प्रतिष्ठा साझा करती हैं इसके लिए ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।



(5) प्रोडक्शन लाइन प्रोफाइल



अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, एसएमटी ग्राहकों को विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर निर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करती है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारी, स्टाफ प्रशिक्षण, और टर्न-की परियोजना को पूरा करें।



(6) हमारे बारे में


उत्पादों को मुख्य रूप से नई ऊर्जा ऑटोमोबाइल मोटर, सर्वो मोटर, जनरेटर, तीन चरण मोटर, पंप मोटर, कंप्रेसर मोटर, घरेलू उपकरण मोटर और अन्य प्रेरण मोटर्स में लागू किया जाता है।एक विश्व नेता के रूप में, हमारे पास स्टेटर और रोटर कोर असेंबली, स्लॉट इंसुलेशन, ऑटो वाइंडिंग, ऑटो इंसर्टिंग, ऑटो फ्यूज़िंग, ऑटो रेजिन इंप्रेग्नेशन और स्टेटर के विभिन्न आकारों और स्लॉट आकार के लिए अन्य मोटर उत्पादन तकनीक में स्पष्ट लाभ हैं।



ग्राहकों की उत्पादन आवश्यकताओं को पूरा करने के लिए हर संभव प्रयास करने के लिए वर्षों के अनुभव और डिजाइन विचार को मिलाकर, हम विभिन्न विकल्प प्रदान कर सकते हैं, जैसे अर्ध-ऑटो उत्पादन लाइन, ऑटो उत्पादन लाइन और मानव रहित उत्पादन प्रणाली, आदि। हमारी उच्च-गुणवत्ता और उच्च-दक्षता टीम हमेशा इष्टतम परियोजना, तकनीकी सहायता और उत्पादन प्रक्रिया प्रदान करें, उच्च गुणवत्ता वाले उपकरणों का निर्माण करें और ग्राहकों के लिए समय पर सेवा करें।हम ईमानदारी से मोटर निर्माण मशीनरी उद्योग में नवीनतम तकनीकी उपलब्धियों को साझा करने के लिए नए और पुराने ग्राहकों के साथ दीर्घकालिक संपर्क और सहयोग स्थापित करने और बनाए रखने की उम्मीद करते हैं।
