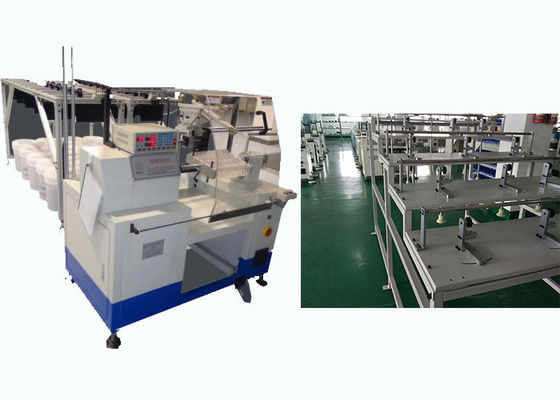

लांग मोटर स्टेटर विंडिंग मशीन स्वचालित रूप से एसएमटी - आर 350

लांग मोटर स्टेटर विंडिंग मशीन स्वचालित रूप से एसएमटी - आर 350

  • लांग मोटर स्टेटर विंडिंग मशीन स्वचालित रूप से एसएमटी - आर 350
  • लांग मोटर स्टेटर विंडिंग मशीन स्वचालित रूप से एसएमटी - आर 350
लांग मोटर स्टेटर विंडिंग मशीन स्वचालित रूप से एसएमटी - आर 350
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SMT
प्रमाणन: ISO9001/SGS
मॉडल संख्या: श्रीमती-R350
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiable
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 41 - 68 दिन
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 1 पीसी / 41 - 68 दिन
संपर्क करें
विस्तृत उत्पाद विवरण
नाम: लंबे मोटर स्टेटर कुंडल घुमावदार मशीन स्वचालित रूप से रंग: सफेद/नीले
गैर लोड गति: ≤1500r / मिनट उड़ाका: 200mm
स्थानांतरण संख्या: 4-8pcs आयाम: (एल) 2000x (डब्ल्यू) 1450X1500mm
घुमावदार सिर: 2-6 वायु-दबाव: ≥0.6Mpa
हस्तांतरण दूरी: ≥170mm
हाई लाइट:

इलेक्ट्रिक मोटर कॉइल घुमावदार मशीन

,

छत पंखा घुमावदार मशीन

लांग मोटर स्टेटर विंडिंग मशीन स्वचालित रूप से एसएमटी - आर 350

मुख्य विन्यास:
ए। आठ घुमावदार सिर के साथ धागे की पंक्ति, घुमावदार सिर की लंबाई और ऊंचाई आसानी से समायोजित किया जा सकता है।
बी। मोबाइल वायर फ्रेम के साथ प्राप्त (आठ समूह बॉबिन और आठ स्पूल सहित, आकार 120 मिमी × 300 मिमी व्यास है)।
सी। दो मोल्ड धुरी के साथ: आयाम 16 × 16 × 630 मिमी
घ। आपूर्ति फ्रेम आकार 800 × 800 × 780 मिमी है।
ई। ब्रेक प्रतिरोधकों को स्थापित करें, स्थिति अधिक सटीक रूप से

(1) मुख्य तकनीकी पैरामीटर

आदर्श R350
तार का व्यास 0.3-1.2mm
घुमावदार व्यास 100-350mm
स्थानांतरण दूरी ≤250mm
भार चाल नहीं 1500r / मिनट
बिजली की आपूर्ति 220V / 50/60 हर्ट्ज 1.5 किलोवाट
वजन 900kgs
आयाम 2000 * 1450 * 1500 मिमी
MOQ 1 सेट घुमावदार मशीन
डिलीवरी का समय आदेश की पुष्टि के 30 दिन बाद

(2) इस मशीन के संचालन कदम


इस मशीन की उत्पादन दक्षता
लगभग 1000 पीसी / 8 घंटे, यह केवल एक मोटा विचार है, आर्मेचर स्लॉट नंबर और बारी संख्या पर निर्भर करता है।
शटल पर मैन्युअल रूप से लोड आर्मेचर, स्टार्ट बटन दबाएं, शटल घुमावदार स्थिति में आर्मेचर वितरित करेगी, और स्वचालित घुमावदार, अनुक्रमण और वायर काटने के बाद, शटल पूरी तरह से घुमावदार स्थिति से घुमाएगी, ऑपरेटर समाप्त आर्मेचर को उतार देगा , एक चक्र पूरा हो गया है।



(3) मशीन मुख्य समारोह और विशेषता


घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
तीन तारों को एक साथ घुमाने की अनुमति दें।
मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।

(4) OEM / ओडीएम प्रोफ़ाइल


अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेते हुए, हम अपने ग्राहकों को विद्युत मोटर निर्माण के अनुकूलित समाधान के साथ समर्पित करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें बड़ी प्रतिष्ठा साझा करती हैं इसके बीच ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।

(5) उत्पादन लाइन प्रोफाइल

अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।

(6) हमारे बारे में


उत्पादों को मुख्य रूप से नई ऊर्जा ऑटोमोबाइल मोटर, सर्वो मोटर, जनरेटर, तीन चरण मोटर, पंप मोटर, कंप्रेसर मोटर, घरेलू उपकरण मोटर और अन्य प्रेरण मोटर्स में लागू किया जाता है। एक विश्व नेता के रूप में, हमारे पास स्टेटर और रोटर कोर असेंबली, स्लॉट इन्सुलेशन, ऑटो घुमाव, ऑटो डालने, ऑटो फ्यूजिंग, ऑटो राल इंप्रेग्नेशन और अन्य मोटर उत्पादन तकनीक के विभिन्न आकारों और स्टेटर के स्लॉट आकार के लिए स्पष्ट फायदे हैं।

अनुभव के वर्षों और डिजाइन विचार को ग्राहकों की उत्पादन आवश्यकताओं को पूरा करने के लिए सर्वोत्तम प्रयास करने के लिए, हम अर्ध-ऑटो उत्पादन लाइन, ऑटो उत्पादन लाइन और मानव रहित उत्पादन प्रणाली आदि जैसे विभिन्न विकल्प प्रदान कर सकते हैं। हमारी उच्च गुणवत्ता वाली और उच्च दक्षता टीम हमेशा इष्टतम परियोजना, तकनीकी सहायता और उत्पादन प्रक्रिया प्रदान करते हैं, उच्च गुणवत्ता वाले उपकरणों का निर्माण करते हैं और ग्राहकों के लिए समय-समय पर सेवा करते हैं। हम ईमानदारी से मोटर विनिर्माण मशीनरी उद्योग में नवीनतम तकनीकी उपलब्धियों को साझा करने के लिए नए और पुराने ग्राहकों के साथ दीर्घकालिक संपर्क और सहयोग स्थापित करने और बनाए रखने की उम्मीद करते हैं।
