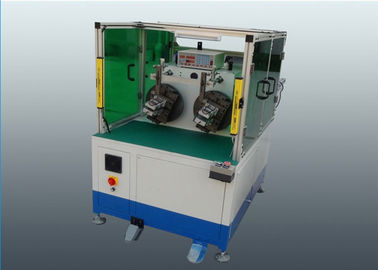

इलेक्ट्रिक कार मोटर स्वचालित स्टेटर कॉइल विंडिंग मशीन एसएमटी-डब्ल्यूआर 100

इलेक्ट्रिक कार मोटर स्वचालित स्टेटर कॉइल विंडिंग मशीन एसएमटी-डब्ल्यूआर 100

Electric Car Motor Automatic Stator Coil Winding Machine SMT-WR100

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SMT
प्रमाणन: ISO9001 / SGS
मॉडल संख्या: श्रीमती-WR100

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiable
पैकेजिंग विवरण: प्लाईवुड बॉक्स, या हमें पैकेज के बारे में आपकी आवश्यकता बताएं।
प्रसव के समय: 3-9 सप्ताह
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 1 पीसी / 3-8 सप्ताह
अब से संपर्क करें
विस्तृत उत्पाद विवरण
नाम: इलेक्ट्रिक कार मोटर स्वचालित स्टेटर कुंडल घुमावदार मशीन उड़ाका: 200mm
स्थानांतरण संख्या: 2-8pcs बिजली की आपूर्ति: 220V / 50/60 हर्ट्ज 1.5 किलोवाट
आयाम: (एल) 1050 * (डब्ल्यू) 1800 * (एच) 1500 मिमी घुमावदार सिर: 2-6pcs
वायु-दबाव: 0.6-0.7Mpa वायर व्यास: 0.15-0.9mm
हाई लाइट:

ceiling fan coil winding machine

,

ceiling fan winding machine

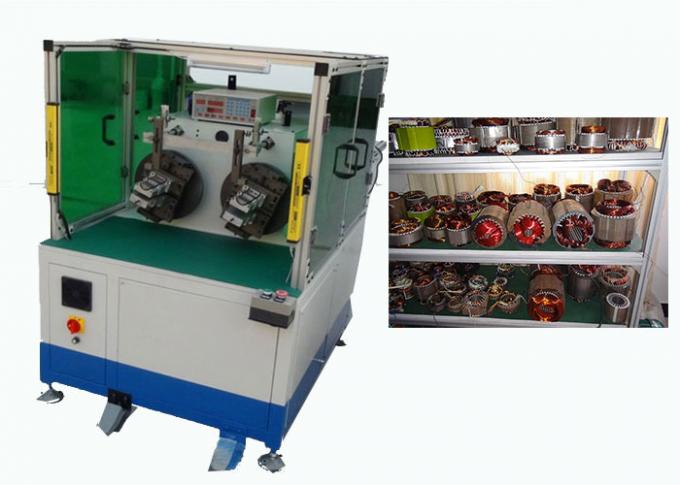

इलेक्ट्रिक कार मोटर स्वचालित स्टेटर कॉइल विंडिंग मशीन एसएमटी-डब्ल्यूआर 100

कॉइल डालने की प्रक्रिया आमतौर पर इलेक्ट्रिक मोटर के लिए स्टेटर के निर्माण में सबसे अधिक समय लेने वाला तत्व होता है। यह उतना ही महत्वपूर्ण है कि कॉइल सम्मिलन प्रक्रिया के दौरान कॉइल अच्छी तरह से संरक्षित होते हैं। अपने ग्राहकों को सही समाधान प्रदान करने के लिए, नाइड अच्छी तरह से अपनी मशीनों का निर्माण करता है, यहां तक ​​कि टूलींग, जो बेहद उच्च मानक और अच्छी तरह से पॉलिश किए जाते हैं और सही परिणाम देने के लिए इलाज किया जाता है।

(1) मुख्य मशीन की जानकारी

आदर्श WR100
तार का व्यास 0.15-0.8mm
घूर्णन गति 800r / मिनट
सिर घुमाओ 2pcs
स्विंग व्यास 250 मिमी
मैक्स। घुमावदार दूरी 160 मिमी
हवा का दबाव 0.4-0.7Mpa
बिजली की आपूर्ति 220V / 50/60 हर्ट्ज 1.5 किलोवाट
MOQ 1 टुकड़ा
आयाम (एल) 1050 * (डब्ल्यू) 1800 * (एच) 1500 मिमी

(2) इस मशीन के संचालन कदम


इस मशीन की उत्पादन दक्षता
लगभग 1000 पीसी / 8 घंटे, यह केवल एक मोटा विचार है, आर्मेचर स्लॉट नंबर और बारी संख्या पर निर्भर करता है।
शटल पर मैन्युअल रूप से लोड आर्मेचर, स्टार्ट बटन दबाएं, शटल घुमावदार स्थिति में आर्मेचर वितरित करेगी, और स्वचालित घुमावदार, अनुक्रमण और वायर काटने के बाद, शटल पूरी तरह से घुमावदार स्थिति से घुमाएगी, ऑपरेटर समाप्त आर्मेचर को उतार देगा , एक चक्र पूरा हो गया है।

(3) मशीन मुख्य समारोह और विशेषता


घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
तीन तारों को एक साथ घुमाने की अनुमति दें।
मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।

(4) OEM / ओडीएम प्रोफ़ाइल


अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेते हुए, हम अपने ग्राहकों को विद्युत मोटर निर्माण के अनुकूलित समाधान के साथ समर्पित करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें बड़ी प्रतिष्ठा साझा करती हैं इसके बीच ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।

(5) उत्पादन लाइन प्रोफाइल

अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।

उत्पादों को मुख्य रूप से नई ऊर्जा ऑटोमोबाइल मोटर, सर्वो मोटर, जनरेटर, तीन चरण मोटर, पंप मोटर, कंप्रेसर मोटर, घरेलू उपकरण मोटर और अन्य प्रेरण मोटर्स में लागू किया जाता है। एक विश्व नेता के रूप में, हमारे पास स्टेटर और रोटर कोर असेंबली, स्लॉट इन्सुलेशन, ऑटो घुमाव, ऑटो डालने, ऑटो फ्यूजिंग, ऑटो राल इंप्रेग्नेशन और अन्य मोटर उत्पादन तकनीक के विभिन्न आकारों और स्टेटर के स्लॉट आकार के लिए स्पष्ट फायदे हैं।
