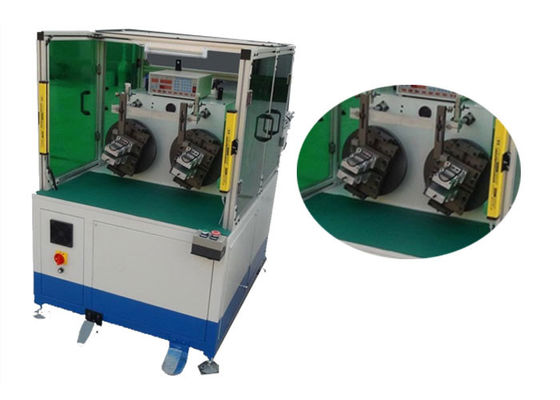

1.5Kw Stator Winding Machine / Air Conditioner Motor Coil Winding Machine

1.5 किलोवाट स्टेटर घुमावदार मशीन / एयर कंडीशनर मोटर कुंडल घुमावदार मशीन

  • हाई लाइट

    इलेक्ट्रिक मोटर कॉइल वाइंडिंग मशीन

    ,

    सीलिंग फैन वाइंडिंग मशीन

    ,

    1.5Kw स्टेटर वाइंडिंग मशीन

  • नाम
    एयर कंडीशनर मोटर कुंडल घुमावदार मशीन / स्टेटर घुमावदार मशीन
  • उड़ाका
    200 मिमी
  • स्थानांतरण संख्या
    2-6 पीसी
  • बिजली की आपूर्ति
    220V/50/60Hz 1.5Kw
  • घुमावदार सिर
    2
  • हवा का दबाव
    0.6-0.7MPa
  • तार का व्यास
    0.15-0.9 मिमी
  • वज़न
    860 किग्रा
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    SMT
  • प्रमाणन
    ISO9001 / SGS
  • मॉडल संख्या
    श्रीमती-WR100
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    Negotiable
  • पैकेजिंग विवरण
    सागर परिवहन के लिए उपयुक्त लकड़ी का मामला।
  • प्रसव के समय
    44-78 दिन
  • भुगतान शर्तें
    टी/टी, एल/सी
  • आपूर्ति की क्षमता
    1 पीसी / 44-77 दिन

1.5 किलोवाट स्टेटर घुमावदार मशीन / एयर कंडीशनर मोटर कुंडल घुमावदार मशीन

1.5Kw स्टेटर वाइंडिंग मशीन / एयर कंडीशनर मोटर कॉइल वाइंडिंग मशीन





1. मशीन को वातावरण में स्वच्छ हवा, और उपयुक्त आर्द्रता के साथ स्थापित किया जाना चाहिए।

2. स्टेपिंग मोटर को साफ रखना चाहिए, कठोर चीजों से प्रभाव से बचें।

3. नियमित रूप से स्नेहन।यह मशीन आयातित स्नेहन प्रणाली को अपनाती है;तेल की टंकी को 40 # तेल से भरें।व्यू होल के जरिए इसका अंदाजा लगाया जा सकता है कि इसे ईंधन भरने की जरूरत है या नहीं।

4. मशीन का महत्वपूर्ण हिस्सा आयातित उच्च-सटीक डस्टप्रूफ बियरिंग्स को अपनाता है, आम तौर पर, इसे बनाए रखने की आवश्यकता नहीं होती है।यदि यह सुचारू रूप से नहीं घूम सकता है या चोक हो गया है, तो बीयरिंगों को बदलने की आवश्यकता है।

5. सभी सिलेंडर तेल मुक्त स्नेहन प्रकार हैं, सामान्य रूप से, तेल स्प्रेयर में तेल जोड़ने की आवश्यकता नहीं होती है, जबकि आपको फ़िल्टर को पानी से भरने की आवश्यकता होती है।

6. सिलेंडर बॉडी पर चुंबकीय स्विच और मशीन पर निकटता स्विच को समायोजित करने की आवश्यकता नहीं है।

7. पीएलसी टचिंग स्क्रीन और फ्रेम को बड़ी ताकत से प्रभावित, दस्तक, छेद या दबाएं नहीं।



(1) मुख्य मशीन की जानकारी



नमूना WR100
तार का व्यास 0.15-0.8 मिमी
घूर्णन गति 800r/मिनट
घुमावदार सिर 2 पीसी
स्विंग व्यास 250 मिमी
मैक्स।घुमावदार दूरी 160 मिमी
हवा का दबाव 0.4-0.7 एमपीए
बिजली की आपूर्ति 220V/50/60Hz 1.5Kw
MOQ 1 टुकड़ा
आयाम (एल) 1050 * (डब्ल्यू) 1800 * (एच) 1500 मिमी



(2)इस मशीन के संचालन के चरण


इस मशीन की उत्पादन क्षमता
लगभग 1000 पीसी / 8 घंटे, यह केवल एक मोटा विचार है, आर्मेचर स्लॉट नंबर और टर्न नंबर पर निर्भर करता है।
शटल पर मैन्युअल रूप से आर्मेचर लोड करें, स्टार्ट बटन दबाएं, शटल आर्मेचर को घुमावदार स्थिति में पहुंचाएगा, और स्वचालित घुमावदार, अनुक्रमण और तार काटने, पूरा करने के बाद, शटल समाप्त आर्मेचर को घुमावदार स्थिति से बाहर ले जाएगा, ऑपरेटर समाप्त आर्मेचर को उतार देगा , एक चक्र पूरा हुआ।

(3) मशीन का मुख्य कार्य और विशेषता


वाइंडिंग टूलिंग: प्रत्येक मशीन में एक सेट वाइंडिंग टूलिंग और तीन वर्टिकल वाइंडिंग फॉर्म होते हैं।
टूलींग के पूरे सेट को बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशनों की संरचना है।यह ट्रांसफर फॉर्म को घुमाने और इंडेक्स करने के लिए सर्वो सिस्टम को अपनाता है।
एक साथ तीन तारों को घुमावदार होने दें।
मुख्य धुरी को सर्वो मोटर द्वारा नियंत्रित किया जाता है।कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम कर रहे रोटेशन की गति निर्धारित की जा सकती है।मशीन में कोई अलग कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त।जैसे ही तांबे का तार खत्म हो जाएगा, मशीन अपने आप बंद हो जाएगी।
पीएलसी बारी संख्या, घुमावदार गति, टूलींग डूब ऊंचाई, टूलींग डूब गति और घुमावदार दिशा निर्धारित कर सकता है।
वायर हुकर और वायर कटर के एक्स और वाई स्पिंडल सर्वो प्रणाली को अपनाते हैं।यह ब्रिज वायर और लीड वायर की लंबाई को एडजस्ट कर सकता है।
टूलींग सनक सर्वो प्रणाली को अपनाता है।टूलींग डूब की अधिकतम खंड संख्या 6 है।



(4)OEM / ODM प्रोफ़ाइल


अनुभवी इंजीनियरों, कुशल पेशेवरों, उत्तम उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूरा लाभ उठाते हुए, हम अपने ग्राहकों को इलेक्ट्रिक मोटर निर्माण के लिए अनुकूलित समाधान प्रदान करने के लिए समर्पित हैं।अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम दुनिया भर के देशों जैसे संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि को मशीनों का निर्यात करते हैं, और हमारी मशीनें महान प्रतिष्ठा साझा करती हैं इसके लिए ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।



(5) प्रोडक्शन लाइन प्रोफाइल



अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, एसएमटी ग्राहकों को विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर निर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करती है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारी, स्टाफ प्रशिक्षण, और टर्न-की परियोजना को पूरा करें।

1.5 किलोवाट स्टेटर घुमावदार मशीन / एयर कंडीशनर मोटर कुंडल घुमावदार मशीन 0

उत्पादों को मुख्य रूप से नई ऊर्जा ऑटोमोबाइल मोटर, सर्वो मोटर, जनरेटर, तीन चरण मोटर, पंप मोटर, कंप्रेसर मोटर, घरेलू उपकरण मोटर और अन्य प्रेरण मोटर्स में लागू किया जाता है।एक विश्व नेता के रूप में, हमारे पास स्टेटर और रोटर कोर असेंबली, स्लॉट इंसुलेशन, ऑटो वाइंडिंग, ऑटो इंसर्टिंग, ऑटो फ्यूज़िंग, ऑटो रेजिन इंप्रेग्नेशन और स्टेटर के विभिन्न आकारों और स्लॉट आकार के लिए अन्य मोटर उत्पादन तकनीक में स्पष्ट लाभ हैं।
