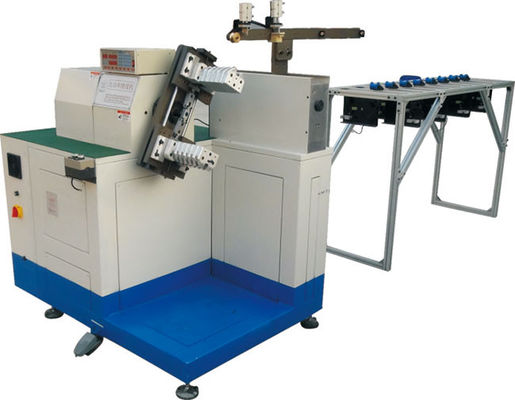

स्वचालित कॉइल घुमावदार मशीन, जिसे स्वचालित स्टेटर घुमावदार मशीन भी कहा जाता है, विशेष रूप से बाहरी स्टेटर स्लॉट में स्वचालित पवन कॉइल्स के लिए डिज़ाइन किया गया है और बाहरी स्लॉट मोटर स्टेटर के किसी भी विनिर्देश के लिए उपयुक्त है। इसके अलावा, हमारी घुमावदार मशीन न केवल आपकी उत्पादन दक्षता को तेज करती हैं बल्कि आपके गुणवत्ता आश्वासन में भी सुधार करती हैं।
(1) मुख्य तकनीकी पैरामीटर
| आदर्श | R650 |
| स्विंग व्यास | ≤450mm |
| टूलींग की प्रभावी लंबाई | ≤400mm |
| समांतर तार संख्या | ≤16pcs |
| तार का व्यास | 0.3-1.2mm |
| वायर सरणी चौड़ाई | 400mm |
| बिजली की आपूर्ति | 220V / 50/60 हर्ट्ज 2.2 किलोवाट |
| मशीन वजन | 950kgs |
| हवा का दबाव | 0.4-0.6Mpa |
| मशीन आयाम | (एल) 1500 * (डब्ल्यू) 1700 * (एच) 1550mm |
(2) इस मशीन के संचालन कदम
इस मशीन की उत्पादन दक्षता
लगभग 1000 पीसी / 8 घंटे, यह केवल एक मोटा विचार है, आर्मेचर स्लॉट नंबर और बारी संख्या पर निर्भर करता है।
शटल पर मैन्युअल रूप से लोड आर्मेचर, स्टार्ट बटन दबाएं, शटल घुमावदार स्थिति में आर्मेचर वितरित करेगी, और स्वचालित घुमावदार, अनुक्रमण और वायर काटने के बाद, शटल पूरी तरह से घुमावदार स्थिति से घुमाएगी, ऑपरेटर समाप्त आर्मेचर को उतार देगा , एक चक्र पूरा हो गया है।
(3) मशीन मुख्य समारोह और विशेषता
घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
तीन तारों को एक साथ घुमाने की अनुमति दें।
मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।
(4) OEM / ओडीएम प्रोफ़ाइल
अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेते हुए, हम अपने ग्राहकों को विद्युत मोटर निर्माण के अनुकूलित समाधान के साथ समर्पित करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें बड़ी प्रतिष्ठा साझा करती हैं इसके बीच ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।
(5) उत्पादन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।
(6) स्मार्ट के बारे में
सूज़ौ में स्थित, उद्योग के एक खूबसूरत शहर, यांग्त्ज़ी नदी डेल्टा में वाणिज्य दिल, स्मार्ट आर एंड डी, विनिर्माण और प्रेरण मोटर मशीनरी की बिक्री में विशिष्ट है। सूज़ौ कारखाने में उत्पादित हमारी मशीन मुख्य रूप से वाशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, कॉइल मोटर, तीन चरण मोटर, प्रशंसक मोटर और कंप्रेसर मोटर इत्यादि जैसे प्रेरण मोटर्स पर लागू होती हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
