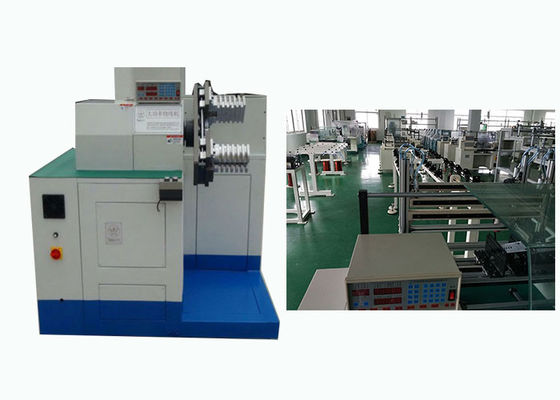

OEM / ODM स्वचालित कुंडल घुमावदार मशीन लगभग 1000 पीसी / 8 घंटे
मैन-मशीन इंटरैक्शन को प्राप्त करने के लिए मित्सुबिशी प्रोग्राम कंट्रोलर और जीओटी को अपनाएं, स्टेटर कैम संयोजन के वाइंडिंग पैरामीटर को संशोधित और संग्रहीत करना, जिसकी गणना सटीक रूप से सटीक वाइंडिंग प्रक्रिया को सुनिश्चित करने के लिए की गई है।फिक्स्ड फिक्स्चर और हुकिंग वायर की सुरक्षा के लिए सुरक्षात्मक आस्तीन का उपयोग करने की संरचना फांसी के तार को जल्दी, बिल्कुल और सुरक्षित रूप से आश्वस्त करती है।स्थिर और सटीक अनुक्रमण सुनिश्चित करने के लिए स्टेपिंग मोटर को अपनाएं।आयातित एल्यूमीनियम मिश्र धातु फ्रेम को अपनाएं।
(1) मुख्य तकनीकी पैरामीटर
| नमूना | आर650 |
| स्विंग व्यास | 450mm |
| टूलींग की प्रभावी लंबाई | 400 मिमी |
| समानांतर तार संख्या | ≤16 पीसी |
| तार का व्यास | 0.3-1.2 मिमी |
| तार सरणी चौड़ाई | 400 मिमी |
| बिजली की आपूर्ति | 220V/50/60Hz 2.2Kw |
| मशीन वजन | 950 किग्रा |
| हवा का दबाव | 0.4-0.6MPa |
| मशीन आयाम | (एल) 1500 * (डब्ल्यू) 1700 * (एच) 1550 मिमी |
(2) इस मशीन के संचालन के चरण
इस मशीन की उत्पादन क्षमता
लगभग 1000 पीसी / 8 घंटे, यह केवल एक मोटा विचार है, आर्मेचर स्लॉट नंबर और टर्न नंबर पर निर्भर करता है।
शटल पर मैन्युअल रूप से आर्मेचर लोड करें, स्टार्ट बटन दबाएं, शटल आर्मेचर को घुमावदार स्थिति में पहुंचाएगा, और स्वचालित घुमावदार, अनुक्रमण और तार काटने, पूरा करने के बाद, शटल समाप्त आर्मेचर को घुमावदार स्थिति से बाहर ले जाएगा, ऑपरेटर समाप्त आर्मेचर को उतार देगा , एक चक्र पूरा हुआ।
(3) मशीन मुख्य कार्य और विशेषता
वाइंडिंग टूलिंग: प्रत्येक मशीन में एक सेट वाइंडिंग टूलिंग और तीन वर्टिकल वाइंडिंग फॉर्म होते हैं।
टूलींग के पूरे सेट को बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशनों की संरचना है।यह ट्रांसफर फॉर्म को घुमाने और इंडेक्स करने के लिए सर्वो सिस्टम को अपनाता है।
एक साथ तीन तारों को घुमावदार होने दें।
मुख्य धुरी को सर्वो मोटर द्वारा नियंत्रित किया जाता है।कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम कर रहे रोटेशन की गति निर्धारित की जा सकती है।मशीन में कोई अलग कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त।जैसे ही तांबे का तार खत्म हो जाएगा, मशीन अपने आप बंद हो जाएगी।
पीएलसी बारी संख्या, घुमावदार गति, टूलींग डूब ऊंचाई, टूलींग डूब गति और घुमावदार दिशा निर्धारित कर सकता है।
वायर हुकर और वायर कटर के एक्स और वाई स्पिंडल सर्वो प्रणाली को अपनाते हैं।यह ब्रिज वायर और लीड वायर की लंबाई को एडजस्ट कर सकता है।
टूलींग सनक सर्वो प्रणाली को अपनाता है।टूलींग डूब की अधिकतम खंड संख्या 6 है।
(4)OEM / ODM प्रोफ़ाइल
अनुभवी इंजीनियरों, कुशल पेशेवरों, उत्तम उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूरा लाभ उठाते हुए, हम अपने ग्राहकों को इलेक्ट्रिक मोटर निर्माण के लिए अनुकूलित समाधान प्रदान करने के लिए समर्पित हैं।अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम दुनिया भर के देशों जैसे संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि को मशीनों का निर्यात करते हैं, और हमारी मशीनें महान प्रतिष्ठा साझा करती हैं इसके लिए ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।
(5) प्रोडक्शन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, एसएमटी ग्राहकों को विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर निर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करती है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारी, स्टाफ प्रशिक्षण, और टर्न-की परियोजना को पूरा करें।
(6) स्मार्ट के बारे में
सूज़ौ में स्थित, उद्योग का एक सुंदर शहर, यांग्त्ज़ी नदी डेल्टा में वाणिज्य केंद्र, स्मार्ट अनुसंधान एवं विकास, प्रेरण मोटर मशीनरी के निर्माण और बिक्री में विशिष्ट है।सूज़ौ कारखाने में उत्पादित हमारी मशीनें मुख्य रूप से इंडक्शन मोटर्स जैसे वॉशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, कॉइल मोटर, थ्री-फेज मोटर, फैन मोटर और कंप्रेसर मोटर, आदि पर लागू होती हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
