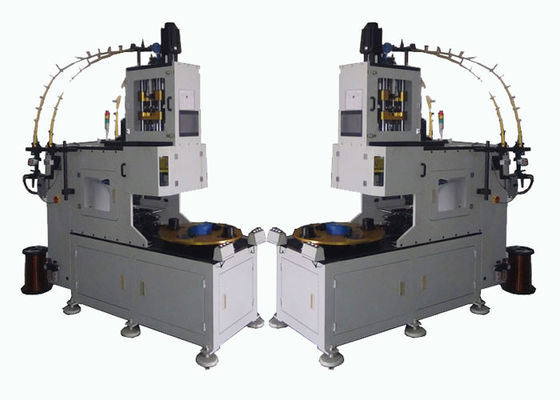

एसएमटी - एलआर 100 स्टेटर विंडिंग मशीन 200 मिमी फ्लायर ≤3000r / मिनट वायर स्पीड

एसएमटी - एलआर 100 स्टेटर विंडिंग मशीन 200 मिमी फ्लायर ≤3000r / मिनट वायर स्पीड

    • SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed
    • SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed
  • SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed

    उत्पाद विवरण:

    उत्पत्ति के प्लेस: चीन
    ब्रांड नाम: SMT
    प्रमाणन: ISO9001/SGS/CE
    मॉडल संख्या: श्रीमती-LR100

    भुगतान & नौवहन नियमों:

    न्यूनतम आदेश मात्रा: 1 सेट
    मूल्य: Negotiable
    पैकेजिंग विवरण: सागर परिवहन के लिए उपयुक्त लकड़ी का मामला।
    प्रसव के समय: 37 - 45 दिन
    भुगतान शर्तें: टी/टी, एल/सी, वेस्टर्न यूनियन
    आपूर्ति की क्षमता: 2 पीसी / 37 - 71 दिन
    अब से संपर्क करें
    विस्तृत उत्पाद विवरण
    नाम: थ्री-फेज मोटर के लिए स्टेटर कॉइल विंडिंग मशीन वायर गति: ≤3000r / मिनट
    उड़ाका: 200mm स्थानांतरण संख्या: 2-6pcs
    बिजली की आपूर्ति: 380 वी / 50/60 हर्ट्ज 7 किलोवाट वजन: 1100kg
    आयाम: (एल) 1800X (डब्ल्यू) 1100X2200mm घुमावदार सिर: 1pcs

    एसएमटी - एलआर 100 स्टेटर विंडिंग मशीन 200 मिमी फ्लायर ≤3000r / मिनट वायर स्पीड

    1. छह स्पिंडल सर्वो मोटर्स द्वारा नियंत्रित होते हैं
    2. डबल घुमावदार सिर और चार स्टेशन एक समय में दो चरण coils हवा, जो सिंगल और एकाधिक तारों को हवा कर सकते हैं।

    3. लंबवत घुमावदार मशीन श्रृंखला हवा coils सीधे और व्यवस्थित हस्तांतरण कप में।
    4. मुख्य धुरी, हाई स्पीड मोल्ड डुबकी, हुकिंग और काटने वाले तार, टर्नटेबल और ट्रांसफर कप इंडेक्स सभी सर्वो मोटर्स द्वारा नियंत्रित होते हैं।
    5. यह विशेष रूप से उच्च स्लॉट भरने वाले कारक और स्लॉट खोलने के साथ स्टेटर के कॉइल डालने के लिए उपयुक्त है।
    6. यह श्रम बचाता है और उच्च दक्षता है।

    (1) मुख्य तकनीकी डेटा

    गति तेज ≤3000r / मिनट
    उपयुक्त तार व्यास 0.2-1.2mm
    कुंडली परिधि 650 मिमी
    उपयुक्त मोटर ध्रुवों 2,4,6,8
    उपयुक्त मोटर ध्रुवों 2,4,6,8
    सूटडेल डाउन-लीड लम्बाई (अधिकतम) 200 मिमी
    घुमावदार दिशा स्व: चुन कर
    गणना सीमा 0-9999 / सर्किल
    फ्लाई कांटा व्यास 300 मिमी
    ऑपरेटिंग वोल्टेज तीन चरण 3 पीएच 380V 50 हर्ट्ज
    शक्ति 7kw
    हवा का दबाव 0.6-1MPa
    वजन लगभग 1100 किग्रा
    आयाम (एल × डब्ल्यू × एच) (एल) 1800X (डब्ल्यू) 1100X (एच) 2200mm

    (2) आवेदन


    यह मशीन 2 ध्रुवों, 4 ध्रुवों और 6 पोल्स कॉइल घुमाने के लिए उपयुक्त है।

    (3) मशीन मुख्य समारोह और विशेषता


    घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
    टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
    टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
    तीन तारों को एक साथ घुमाने की अनुमति दें।
    मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
    काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
    तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
    पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
    तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
    टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।

    (4) OEM / ओडीएम प्रोफ़ाइल


    अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेते हुए, हम अपने ग्राहकों को विद्युत मोटर निर्माण के अनुकूलित समाधान के साथ समर्पित करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें बड़ी प्रतिष्ठा साझा करती हैं इसके बीच ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।

    (5) उत्पादन लाइन प्रोफाइल

    अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।

    (6) हमारी फैक्टरी के बारे में

    सूज़ौ में स्थित, उद्योग के एक खूबसूरत शहर, यांग्त्ज़ी नदी डेल्टा में वाणिज्य दिल, स्मार्ट आर एंड डी, विनिर्माण और प्रेरण मोटर मशीनरी की बिक्री में विशिष्ट है। सूज़ौ कारखाने में उत्पादित हमारी मशीन मुख्य रूप से वाशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, कॉइल मोटर, तीन चरण मोटर, प्रशंसक मोटर और कंप्रेसर मोटर इत्यादि जैसे प्रेरण मोटर्स पर लागू होती हैं।
