कार जेनरेटर अल्टरनेटर एसएमटी - एलआर 100 / के लिए इलेक्ट्रिक मोटर वाइंडिंग मशीन
LR200
1. सर्वो मोटर नियंत्रित फ्लायर, जंप एक्सिस, वायर हैंडलर, ट्रांसफर टूल और टर्नटेबल एक्सिस।
2. बड़े पैमाने पर उत्पादन के लिए उपयुक्त क्योंकि चक्र के समय को अनुकूलित किया जाता है।
3. स्थायी रूप से सील बियरिंग्स के साथ कॉइल फॉर्म स्टेबलाइजर।
(1) मुख्य तकनीकी डाटा
आदर्श |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| घुमावदार सिर | 1 1 1 1 | 2 | 2 |
| तार व्यास (मिमी) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.2 ~ 1.0 | 0.2 ~ 1.0 |
| अनलोड स्पीड | 2500r/मिनट ≤2500r/मिनट ≤2500r/मिनट ≤2000r/मिनट | 3000 | 3000 |
| क्रमबद्ध ऊंचाई | 80mm 120mm ≤150mm ≤230mm | 70mm | 70mm |
| घुमावदार प्रेसिजन | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| बिजली की आपूर्ति | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| हवा का दबाव | 0.6Mpa 0.6Mpa 0.6Mpa 0.6Mpa | 0.6pa | 0.6pa |
| वज़न | 1350Kg 1600Kg 1600Kg ≈2200Kg | ≈1950 किग्रा | ≈2300 किग्रा |
| आयाम (एल × डब्ल्यू × एचसीएम) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) आवेदन
यह मशीन 2 पोल, 4 पोल और 6 पोल कॉइल वाइंडिंग के लिए उपयुक्त है।
(3) मशीन का मुख्य कार्य और विशेषता
वाइंडिंग टूलिंग: प्रत्येक मशीन में एक सेट वाइंडिंग टूलिंग और तीन वर्टिकल वाइंडिंग फॉर्म होते हैं।
टूलींग के पूरे सेट को बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशनों की संरचना है।यह ट्रांसफर फॉर्म को घुमाने और इंडेक्स करने के लिए सर्वो सिस्टम को अपनाता है।
एक साथ तीन तारों को घुमावदार होने दें।
मुख्य धुरी को सर्वो मोटर द्वारा नियंत्रित किया जाता है।कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम कर रहे रोटेशन की गति निर्धारित की जा सकती है।मशीन में कोई अलग कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त।जैसे ही तांबे का तार खत्म हो जाएगा, मशीन अपने आप बंद हो जाएगी।
पीएलसी बारी संख्या, घुमावदार गति, टूलींग डूब ऊंचाई, टूलींग डूब गति और घुमावदार दिशा निर्धारित कर सकता है।
वायर हुकर और वायर कटर के एक्स और वाई स्पिंडल सर्वो प्रणाली को अपनाते हैं।यह ब्रिज वायर और लीड वायर की लंबाई को समायोजित कर सकता है।
टूलींग सनक सर्वो प्रणाली को अपनाता है।टूलींग डूब की अधिकतम खंड संख्या 6 है।
(4)OEM / ODM प्रोफ़ाइल
अनुभवी इंजीनियरों, कुशल पेशेवरों, उत्तम उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूरा लाभ उठाते हुए, हम अपने ग्राहकों को इलेक्ट्रिक मोटर निर्माण के लिए अनुकूलित समाधान प्रदान करने के लिए समर्पित हैं।अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम दुनिया भर के देशों जैसे संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि को मशीनों का निर्यात करते हैं, और हमारी मशीनें महान प्रतिष्ठा साझा करती हैं इसके लिए ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।
(5) प्रोडक्शन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, एसएमटी ग्राहकों को विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर निर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारी, स्टाफ प्रशिक्षण, और टर्न-की परियोजना को पूरा करें।

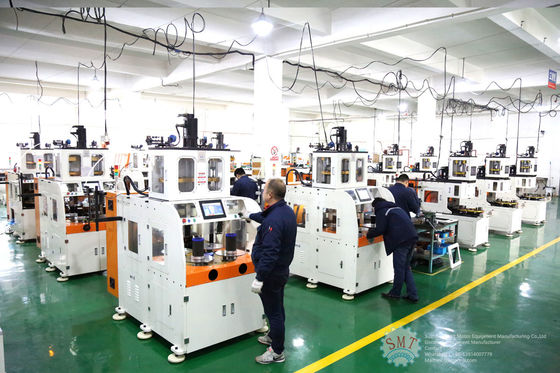

(6) हमारे कारखाने के बारे में
सूज़ौ में स्थित, उद्योग का एक सुंदर शहर, यांग्त्ज़ी नदी डेल्टा में वाणिज्य केंद्र, स्मार्ट अनुसंधान एवं विकास, प्रेरण मोटर मशीनरी के निर्माण और बिक्री में विशिष्ट है।सूज़ौ कारखाने में उत्पादित हमारी मशीनें मुख्य रूप से इंडक्शन मोटर्स जैसे वॉशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, कॉइल मोटर, थ्री-फेज मोटर, फैन मोटर और कंप्रेसर मोटर, आदि पर लागू होती हैं।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
