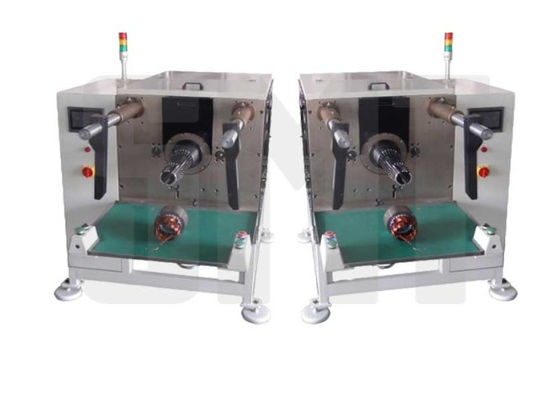

White Electric Induction Motor Stator Winding Inserting Machine With High Efficiency

उच्च दक्षता के साथ सफेद इलेक्ट्रिक इंडक्शन मोटर स्टेटर घुमावदार मशीन

  • हाई लाइट

    कॉइल इंसर्शन मशीन

    ,

    स्टेटर वाइंडिंग इंसर्टिंग मशीन

    ,

    स्टेटर वाइंडिंग इंसर्टिंग मशीन उच्च दक्षता

  • नाम
    उच्च दक्षता के साथ व्हाइट इलेक्ट्रिक इंडक्शन मोटर वाइंडिंग इंसर्शन मशीन
  • नमूना
    श्रीमती-QX10
  • स्टेटर ओडी मैक्स
    260mm
  • स्टेटर आईडी मिन
    Φ110mm
  • आवेदन तार
    कॉपर / AL
  • रंग
    सफेद
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    SMT
  • प्रमाणन
    ISO / BV / SGS
  • मॉडल संख्या
    QX10
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
  • पैकेजिंग विवरण
    प्लास्टिक रैपिंग फिल्म, वैक्यूम पैकेज और प्लाईवुड के मामले। पैकेज का आकार वास्तविक मशीन आकार पर निर
  • प्रसव के समय
    अग्रिम भुगतान के 55-60 दिन बाद
  • आपूर्ति की क्षमता
    15 45 दिनों प्रति सेट / सेट

उच्च दक्षता के साथ सफेद इलेक्ट्रिक इंडक्शन मोटर स्टेटर घुमावदार मशीन

उच्च दक्षता SMT-QX10 के साथ व्हाइट इलेक्ट्रिक इंडक्शन मोटर वाइंडिंग इंसर्शन मशीन

मुख्य विनिर्देशों

1. टूलींग परिवर्तन समय 10 मिनट से कम है;

2. यह एक समय में स्वचालित रूप से कॉइल को सम्मिलित कर सकता है और स्टेटर स्लॉट में कील कर सकता है;

3. पेपर फीडिंग, कॉइल और वेज इंसर्टिंग को इमदादी मोटर्स द्वारा संचालित किया जाता है;

4. विभिन्न मापदंडों को मानव-मशीन इंटरफ़ेस में सेट किया जा सकता है;

5. गति और खिला मोड अलग-अलग स्लॉट भरने दरों और विभिन्न प्रकार के तार के अनुसार परिचित है;

6. विभिन्न आकार स्टेटर उत्पादन टूलींग बदलकर किया जा सकता है;

7. विशेष रूप से माइक्रो इंडक्शन मोटर जैसे एयर कंडीशनर मोटर, वॉशिंग मशीन मोटर, कम्प्रेशन मोटर, फैन मोटर, जनरेटर और पंप मोटर पर लागू करें।

यह मॉड्यूलर टूलींग के साथ बदल गया है इसलिए उत्पाद मॉडल को बदलते समय टूलींग को बदलना बहुत आसान है। बदलाव का समय 10 मिनट से कम है।

(1) तकनीकी पैरामीटर

आदर्श

श्रीमती-QX10

स्टेटर आईडी

Φ110 ~ Φ210mm

स्टेटर आयुध डिपो

≤Φ260mm

क्रमबद्ध ऊंचाई

≤250mm

टूलींग यात्रा

≤90mmn

संगत तार

Cu / AL

स्लॉट संख्या सीमा

24 ~ 48 स्लॉट

बिजली की आपूर्ति

380V / 50 / 60Hz 6.5Kw

वजन

≈1150Kg

आयाम

(एल) 2380 × (डब्ल्यू) 1280 × (एच) 1700 मिमी

(२) मशीन का संक्षिप्त निर्देश

मशीन " व्हाइट इलेक्ट्रिक इंडक्शन मोटर वाइंडिंग इंसर्शन मशीन विथ हाई एफिशिएंसी " का इस्तेमाल इलेक्ट्रिक कॉइल्स और वेज इंसुलेशन को स्टेटर स्लॉट्स में एक समय में अपने आप डालने के लिए किया जाता है। समापन कॉइल घुमावदार मशीन में घुमावदार होने के बाद, कॉइल ट्रांसफ़र कप में व्यवस्थित रूप से होंगे। ऑपरेटर्स सिर्फ ट्रांसफ़रिंग कप को कॉइल्स में डालने वाले टूलींग में डालते हैं और इंसर्टिंग मशीन शुरू करते हैं, जो कॉइल के साथ स्वचालित रूप से वेज पेपर को बनाएगा, काटेगा और डालेगा।

संचालन करते समय ऑपरेटरों को खड़ा होना होगा।

(४) सेवाएं

हम अलग-अलग प्रेरण मोटर्स के उत्पादन के लिए मशीनों के विकास और उत्पादन पर ध्यान केंद्रित करते हैं, जैसे विंडिंग मशीन, कॉइल इंसर्टिंग मशीन, आदि।

ग्राहक के विशेष अनुरोध को छोड़कर डिजाइन और विनिर्माण मानक हैं। उदाहरण के लिए, आकार डिजाइन, आवंटन और रंग, आदि। निर्दिष्ट किया जा सकता है। इसके अलावा, हम आवश्यक होने पर ग्राहक साइट में मशीनों के लेआउट को व्यवस्थित करने में मदद कर सकते हैं।

हमारे इंजीनियर पेशेवर तकनीकी सहायता के साथ ग्राहकों को प्रदान करेंगे। एक साल की वारंटी अवधि के भीतर, कुछ समर्थन और भागों को बदलने की आवश्यकता है जो मुफ्त में होगा।

विदेशी सेवा के बाद भी उपलब्ध है। यदि ग्राहक को हमारी मदद की जरूरत है, तो हमारे बिक्री के बाद के इंजीनियर कम से कम समय के भीतर ग्राहक की साइट पर होंगे।

हम एक शानदार कैरियर बनाने के लिए ग्राहकों की विभिन्न आवश्यकताओं को पूरा करने के लिए "ज्ञान और मानवता के विकास, प्रौद्योगिकी और एक साथ प्रगति की दिशा में मानवता" की एक सुरक्षित, पेशेवर और कुशल सेवा अवधारणा में हैं।

(5) उत्पादन लाइन सेवा

अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, एसएमटी विभिन्न मोटर्स उत्पादन के लिए विभिन्न प्रकार के उपकरणों के साथ ग्राहक प्रदान करता है। यह एक सेट मशीन या घुमावदार प्रक्रिया से अंतिम बनाने की प्रक्रिया के लिए पूरी prodcution लाइन हो सकती है। इसलिए विशेष रूप से ग्राहक के लिए जो पूरी उत्पादन लाइन चाहते हैं, हम विनिर्माण तकनीकी परामर्श सेवा और टर्नकी प्रोजेक्टिंग सेवा प्रदान कर सकते हैं, जिसमें मोटर लागत मूल्यांकन, विनिर्माण पता, कर्मचारी प्रशिक्षण, यहां तक ​​कि पूर्ण टर्नकी परियोजना भी शामिल है।
