| MOQ: | 1 सेट |
| कीमत: | Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later. |
| स्टैंडर्ड पैकेजिंग: | प्लास्टिक रैपिंग फिल्म, वैक्यूम पैकेज और प्लाईवुड के मामले। पैकेज का आकार वास्तविक मशीन आकार पर निर |
| वितरण अवधि: | ऑर्डर देने के 40-45 दिन बाद |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | प्रति माह 15 सेट / सेट |

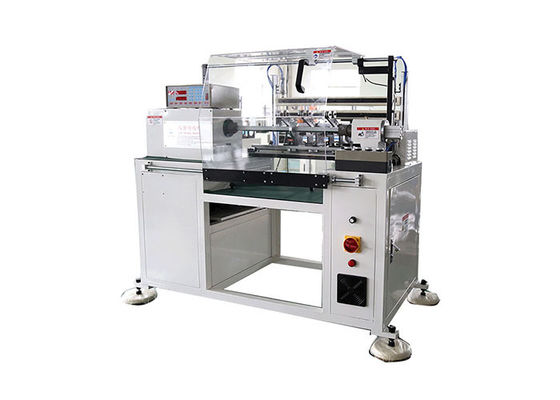

इलेक्ट्रिक मोटर एसी / डीसी उत्पादन SMT-SR350 . के लिए डबल-स्टेशन मोटर वाइंडिंग मशीन
तकनीकी मापदंड
| नमूना | श्रीमती-SR350 |
| तार का व्यास | 0.3 मिमी ~ Φ1.2 मिमी |
| घुमावदार रूप व्यास | 380mm |
| घुमावदार सिर | 2 पीसी |
| स्थानांतरण दूरी | ≤250mm |
| घुमावदार गति उतारो | ≤1500r/मिनट |
| हवा का दबाव | 0.4MPa |
| बिजली की आपूर्ति | 220V/50/60Hz 1.5Kw |
| वज़न | 900 किग्रा |
| आयाम | (एल) 2000 × (डब्ल्यू) 1450 × (एच) 1500 मिमी |
मशीन का संक्षिप्त निर्देश
मशीन "इलेक्ट्रिक मोटर एसी / डीसी उत्पादन के लिए डबल-स्टेशन मोटर वाइंडिंग मशीन" बिजली के तारों को स्वचालित रूप से और व्यवस्थित रूप से घुमावदार उपकरणों में घुमाने के लिए उपयोग किया जाता है। यह डबल अलग कार्य स्टेशनों के लिए विशेष है।
ऑपरेटरों को मैन्युअल रूप से कॉइल्स को उतारने की आवश्यकता होती है, जबकि दोषों के साथ होने पर कम लागत के साथ मरम्मत करना आसान होता है।
डबल वाइंडिंग स्टेशनों और वाइंडिंग हेड्स से लैस, जो दो ग्रुप कॉइल्स को एक बार में या अलग से स्वचालित रूप से हवा दे सकता है।ऑपरेटर को मैन्युअल रूप से कॉइल अनलोड करने की आवश्यकता होती है।दो स्टेशन अलग-अलग काम कर रहे हैं ताकि यह लोडिंग और अनलोडिंग के समय को बचा सके क्योंकि एक घुमावदार है और दूसरा अनलोड किया जा सकता है।
1.मोटर कुंडल घुमावदार मशीन आवेदन
सेमी ऑटोमैटिक मोटर कॉइल वाइंडिंग मशीन फैन मोटर, टेबल फैन मोटर, वॉशिंग मशीन मोटर और विभिन्न छोटे मोटर्स, स्क्वायर, राउंड और मल्टी-लेयर मोटर कॉइल के लिए उपयुक्त है।
मोटर निर्माण मशीनों के एक उत्कृष्ट निर्माता और आपूर्तिकर्ता के रूप में, नाइड मैकेनिकल पेशेवर मोटर निर्माण उपकरण और मोटर निर्माण प्रौद्योगिकी परामर्श सेवाएं प्रदान कर सकता है।
2. मोटर कॉइल वाइंडिंग मशीन तकनीकी डेटा:
| प्रोडक्ट का नाम: | फैन मोटर और वॉशिंग मशीन मोटर के लिए सेमी ऑटोमैटिक मोटर कॉइल वाइंडिंग मशीन |
| मशीन का रंग: | RAL7035 (या ग्राहक की आवश्यकता के अनुसार) |
| तार का व्यास: | 0.5-1.5 मिमी; |
| स्विंग व्यास: | 500 मिमी; |
| पूर्व व्यास घुमावदार: | अधिकतम 350 मिमी |
| बारी संख्या सटीकता: | 0.2%; |
| तार खिला सिर: | 1-4पीसी |
| स्थानांतरण दूरी: | 170-300 मिमी |
| सरणी तार संख्या: | 1-12; |
| काम करने की गति (नो-लोड): | 0-800 (विभिन्न व्यास के तार के अनुसार, गति स्थिर समायोज्य है, कोई स्पष्ट कंपन या शोर नहीं है;) |
| अधिकतम रोटेशन गति: | 1600R.PM |
| मशीन उत्पादकता: | लगभग 1000 पीसी / 8 घंटे |
| पावर इनपुट: | 220V/50Hz |
| हवा का दबाव: | 0.5-0.8MPa |
| शक्ति: | 0.75 किलोवाट |
| मुख्य मोटर शक्ति: | 2.2 किलोवाट-6पी; |
| फ्रिक्वेंसी परिवर्तक: | 2.2 किलोवाट; |
| वर्गाकार धुरी की प्रभावी लंबाई: | 520 मिमी।; |
| वर्ग धुरी का आयाम: | 20*20*625mm; |
| मशीन आयाम: | 1550 मिमी × 1250 मिमी × 1450 मिमी |
| मशीन वजन: | 850 किग्रा |
3. मोटर कॉइल घुमावदार मशीन विशेषताओं
स्वचालित स्लॉटिंग, स्वचालित टैपिंग, ऑपरेटर को केवल घुमावदार मोल्ड डालने और लेने की आवश्यकता होती है, और घाव के कॉइल को मोल्ड से बाहर निकालता है।
दो घुमावदार वर्ग धुरी धुरी के साथ;
कम कंपन और कम शोर;
तार के लिए कोई टूटा या तामचीनी क्षति नहीं;
मुख्य विद्युत भागों और असर उच्च गुणवत्ता वाले मोटर भागों को अनुकूलित करते हैं;
टर्न नंबर, वायर डाया।, वायर एरेइंग चौड़ाई, ट्रांसफर डिस्टेंस, वाइंडिंग डायरेक्शन और वायर एरेइंग डायरेक्शन सभी कंट्रोलर पर सेटटेबल हैं;
तार सरणी: स्टेपिंग मोटर + स्क्रू रॉड;
कुल 999 मॉडल पैरामीटर सेट किया जा सकता है;
वायर कॉइल वाइंडिंग समाप्त होने के बाद मशीन अपने आप बंद हो जाएगी;

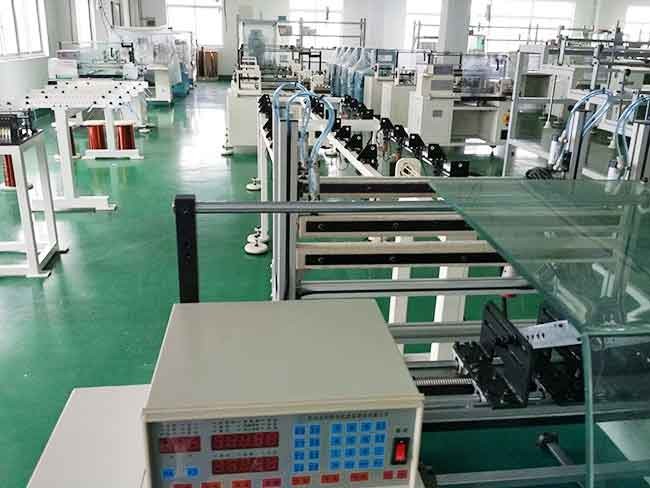

4. मोटर कॉइल वाइंडिंग मशीन पिक्चर शो:
(6) कंपनी प्रोफाइल - सूज़ौ स्मार्ट मोटर उपकरण निर्माण कं, लिमिटेड
सूज़ौ स्मार्ट मोटर उपकरण विनिर्माण कं, लिमिटेड सूज़ौ शहर, चीन में एक निर्माता है, जो अनुसंधान एवं विकास में विशेषज्ञता प्राप्त है, मोटर उत्पादन के साथ-साथ दुनिया को निर्यात उपकरणों के लिए स्वचालित उपकरणों का निर्माण और बिक्री करता है।कंपनी के पास अब लगभग 81 कर्मचारी हैं जिनमें 10 से अधिक इंजीनियर और तकनीशियन शामिल हैं, भवन क्षेत्र लगभग 5,000 वर्ग मीटर और परीक्षण के तहत उन्नत उत्पादन और उपकरणों के सैकड़ों सेट हैं।
अधिक अद्भुत वीडियो और चित्र नीचे दिए गए लिंक से देखे जा सकते हैं।हम वहां आपका इंतजार कर रहे हैं!
|
|
