LR200

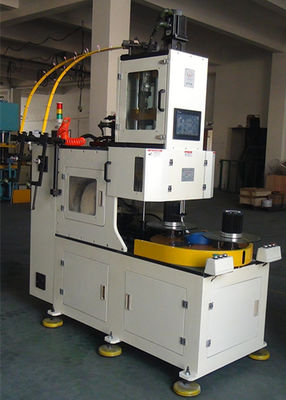

ऑटो घुमावदार, ऑटो सरणी, स्लॉट भरने, ऑटो मोम ट्यूब और आउटपुट सेटिंग आदि के माध्यम से प्राप्त करने के कार्य को समझने के लिए विशेष उद्देश्य नियंत्रक को अपनाने के लिए यह मशीन बड़ी पावर मोटर के लिए तार को घुमाने के लिए उपयुक्त है। टूलींग ऑटो विस्तार और वापस ले जाया जा सकता है। इसलिए, तैयार तार निकालने के दौरान टूलिंग को निर्वहन करने की आवश्यकता नहीं है। इस प्रकार यह श्रम को कम कर सकता है और effciency में सुधार कर सकते हैं। यह विभिन्न आयाम कॉइल्स का उत्पादन कर सकता है जो टूलिंग को समायोजित करके उसी श्रृंखला आकार के स्टेटर के लिए है, और तनाव भी समायोज्य है।
(1) मुख्य तकनीकी डेटा
आदर्श | एसएमटी-एलआर 100 एसएमटी-एलआर 150 आई एसएमटी-एलआर 150 II एसएमT_ एलआर 200 | LR100 | LR200 |
घुमावदार सिर | 1 1 1 1 | 2 | 2 |
तार व्यास (मिमी) | 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 | 0.2 ~ 1.0 | 0.2 ~ 1.0 |
अनलोड स्पीड | ≤2500r / मिनट ≤2500r / मिनट ≤2500r / मिनट ≤2000r / मिनट | 3000 | 3000 |
क्रमबद्ध ऊंचाई | ≤80 मिमी ≤120 मिमी ≤150 मिमी ≤230 मिमी | ≤70mm | ≤70mm |
घुमावदार प्रेसिजन | + 0 + 0 + 0 + 0 | + 0 | + 0 |
बिजली की आपूर्ति | 380 वी / 50/60 हर्ट्ज 8 किलोवाट 8 किलोवाट 9 किलोवाट | 7kw | 7kw |
हवा का दबाव | ≥0.6 एमपीए .60.6 एमपीए ≥0.6 एमपीए .60.6 एमपीए | ≥0.6pa | ≥0.6pa |
वजन | ≈1350 किलो ≈1600 किलो ≈1600 किलो ≈2200 किलो | ≈1950Kg | ≈2300Kg |
आयाम (डब्ल्यू × HCM × एल) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
(2) आवेदन
यह मशीन 2 ध्रुवों, 4 ध्रुवों और 6 पोल्स कॉइल घुमाने के लिए उपयुक्त है।
(3) मशीन मुख्य समारोह और विशेषता
घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
तीन तारों को एक साथ घुमाने की अनुमति दें।
मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।
(4) OEM / ओडीएम प्रोफ़ाइल
अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेते हुए, हम अपने ग्राहकों को विद्युत मोटर निर्माण के अनुकूलित समाधान के साथ समर्पित करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें बड़ी प्रतिष्ठा साझा करती हैं इसके बीच ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।
(5) उत्पादन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।
(6) हमारी फैक्टरी के बारे में
सूज़ौ में स्थित, उद्योग के एक खूबसूरत शहर, यांग्त्ज़ी नदी डेल्टा में वाणिज्य दिल, स्मार्ट आर एंड डी, विनिर्माण और प्रेरण मोटर मशीनरी की बिक्री में विशिष्ट है। सूज़ौ कारखाने में उत्पादित हमारी मशीन मुख्य रूप से वाशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, कॉइल मोटर, तीन चरण मोटर, प्रशंसक मोटर और कंप्रेसर मोटर इत्यादि जैसे प्रेरण मोटर्स पर लागू होती हैं।
