एकाधिक - 8 स्टेशनों के साथ हेड स्वचालित इलेक्ट्रिक मोटर विंडिंग मशीन

एकाधिक - 8 स्टेशनों के साथ हेड स्वचालित इलेक्ट्रिक मोटर विंडिंग मशीन

Multiple - Head Automatic Electric Motor Winding Machine With 8 Stations

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SMT
प्रमाणन: ISO9001/SGS/CE
मॉडल संख्या: श्रीमती-QLR70

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiable
पैकेजिंग विवरण: सागर परिवहन के लिए उपयुक्त लकड़ी का मामला।
प्रसव के समय: 1set के लिए 30 - 43 दिन
भुगतान शर्तें: टी/टी, एल/सी,
आपूर्ति की क्षमता: 2 पीसी / 56 - 79 दिन
अब से संपर्क करें
विस्तृत उत्पाद विवरण
नाम: एकाधिक-हेड स्वचालित इलेक्ट्रिक मोटर कॉइल घुमावदार मशीन 8 स्टेशनों के साथ स्थानांतरण संख्या: 2-8pcs
बिजली की आपूर्ति: 380 वी / 50/60 हर्ट्ज 7 किलोवाट घुमावदार सिर: 1-2 पीसी
मैक्स स्टैक ऊंचाई: ≤70mm ढालना जीवन: > 1,000,000 शॉट्स
स्वचालित ग्रेड: पूर्ण स्वचालित वायर व्यास: डाया 0.1-1.0 मिमी
हाई लाइट:

Automatic Armature Winding Machine

,

Automatic Ceiling Fan Winding Machine

एकाधिक-हेड स्वचालित इलेक्ट्रिक मोटर कॉइल घुमावदार मशीन 8 स्टेशनों के साथ

1. मशीन विशेषताएं:

यह एक आठ-स्टेशन कॉइल घुमावदार मशीन है जो सभी प्रकार के फ्रेम घुमावदार, इलेक्ट्रॉनिक घुमावदार और संयुक्त मोटर घुमाव के लिए उपयुक्त है; स्वत: घुमावदार, तार सरणी, स्लॉट छोड़ने, संख्या बारी, कदम और तार व्यास सेटिंग, आदि के कार्यों को प्राप्त करें; तार धारक चुंबकीय नमी टेंशनर द्वारा नियंत्रित किया जाता है; तार व्यास तार व्यास के आधार पर स्थिर और dajustable है; उत्पाद की गुणवत्ता सुनिश्चित करने के लिए व्यवस्थित तार सरणी बहुत उपयोगी है।

2. आवेदन

यह मशीन 2 ध्रुवों के लिए उपयुक्त है। 4 ध्रुव, 6 ध्रुव coils घुमावदार।

3. ऑपरेटर कदम

1. मशीन पर पावर

2. इस मोटर को थ्रेड तार

3. टच स्क्रीन में घुमावदार पैरामीटर सेट करें

4. "स्टार्ट" बटन दबाएं

5. मशीन स्वचालित रूप से घुमावदार प्रक्रिया करेगा

6. घुमावदार खत्म करने के बाद, मशीन रुक जाएगी

7. टूलिंग से तार बाहर ले लो।

4. स्वचालित स्टेटर कॉइल विंडिंग मशीन पूछताछ के लिए आवश्यक जानकारी


यह बेहतर होगा अगर ग्राहक हमें नीचे दी गई जानकारी सहित विस्तृत चित्र भेज सकता है।
1. स्टेटर ड्राइंग
2. स्टेटर घुमावदार ड्राइंग
3. वितरण ड्राइंग घुमावदार
4. अन्य तकनीकी आवश्यकता
यदि संभव हो, तो ग्राहक बेहतर होगा अगर ग्राहक हमें नमूने भेज सकता है।

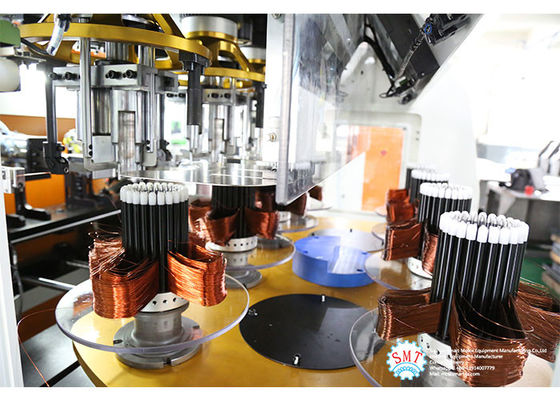

इस मशीन में 8 घुमावदार स्टेशन हैं, सभी चार सिर एक साथ घुमाएंगे। स्टेटर कॉइल घुमावदार मशीन

5. मुख्य तकनीकी डेटा


आदर्श
एसएमटी-एलआर 100 एसएमटी-एलआर 150 आई एसएमटी-एलआर 150 II एसएमT_ एलआर 200 LR100 LR200
घुमावदार सिर 1 1 1 1 2 2
तार व्यास (मिमी) 0.3 ~ 1.0 0.3 ~ 1.0 0.3 ~ 1.2 0.3 ~ 1.2 0.3 ~ 1.2 0.2 ~ 1.0 0.2 ~ 1.0
अनलोड स्पीड ≤2500r / मिनट ≤2500r / मिनट ≤2500r / मिनट ≤2000r / मिनट 3000 3000
क्रमबद्ध ऊंचाई ≤80 मिमी ≤120 मिमी ≤150 मिमी ≤230 मिमी ≤70mm ≤70mm
घुमावदार प्रेसिजन + 0 + 0 + 0 + 0 + 0 + 0
बिजली की आपूर्ति 380 वी / 50/60 हर्ट्ज 8 किलोवाट 8 किलोवाट 9 किलोवाट 7kw 7kw
हवा का दबाव ≥0.6 एमपीए .60.6 एमपीए ≥0.6 एमपीए .60.6 एमपीए ≥0.6pa ≥0.6pa
वजन ≈1350 किलो ≈1600 किलो ≈1600 किलो ≈2200 किलो ≈1950Kg ≈2300Kg
आयाम
(डब्ल्यू × HCM × एल)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

6. मशीन मुख्य समारोह और विशेषता


घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
तीन तारों को एक साथ घुमाने की अनुमति दें।
मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।

7. OEM / ओडीएम प्रोफ़ाइल


अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेते हुए, हम अपने ग्राहकों को विद्युत मोटर निर्माण के अनुकूलित समाधान के साथ समर्पित करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें बड़ी प्रतिष्ठा साझा करती हैं इसके बीच ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।

8. उत्पादन लाइन प्रोफाइल

अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।

9. हमारे कारखाने के बारे में

सूज़ौ में स्थित, उद्योग के एक खूबसूरत शहर, यांग्त्ज़ी नदी डेल्टा में वाणिज्य दिल, स्मार्ट आर एंड डी, विनिर्माण और प्रेरण मोटर मशीनरी की बिक्री में विशिष्ट है। सूज़ौ कारखाने में उत्पादित हमारी मशीन मुख्य रूप से वाशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, कॉइल मोटर, तीन चरण मोटर, प्रशंसक मोटर और कंप्रेसर मोटर इत्यादि जैसे प्रेरण मोटर्स पर लागू होती हैं।
