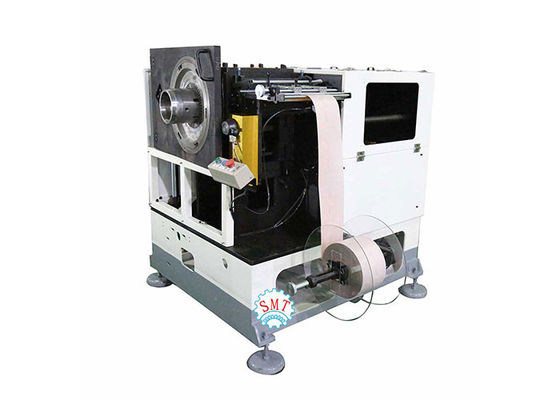

Large And Medium Industrial Motor Stator Slot Insulation Paper Inserting Machine

बड़े और मध्यम औद्योगिक मोटर स्टेटर स्लॉट इन्सुलेशन पेपर डालने की मशीन

  • हाई लाइट

    इलेक्ट्रिक मोटर वाइंडिंग उपकरण

    ,

    स्लॉट इंसुलेशन मशीन

    ,

    ओईएम पेपर इंसर्टिंग मशीन

  • नाम
    स्लॉट इंसुलेशन पेपर इंसर्शन मशीन
  • स्टेटर आईडी
    100-200 मिमी
  • स्टेटर आयुध डिपो
    ≤300 एमएम
  • मुड़े हुए किनारे की ऊँचाई
    3-10 मिमी
  • बिजली की आपूर्ति
    0.75 किलोवाट
  • गारंटी
    12 महीने
  • उपयुक्त तार
    0.2 ~ 1.2 मिमी
  • ओईएम
    उपलब्ध
  • रंग
    प्रार्थना
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    SMT
  • प्रमाणन
    ISO/SGS Audit
  • मॉडल संख्या
    श्रीमती-CW300
  • न्यूनतम आदेश मात्रा
    1 सेट
  • मूल्य
    Negotiable
  • पैकेजिंग विवरण
    आंतरिक संरक्षक फिल्म, बाहरी पुनर्जन्म प्लाईवुड केस पैकेज हवा और समुद्री परिवहन के लिए उपयुक्त है, जो
  • प्रसव के समय
    40 - 65 दिन
  • भुगतान शर्तें
    टी/टी, एल/सी
  • आपूर्ति की क्षमता
    1 पीसी / 40 - 65 दिन

बड़े और मध्यम औद्योगिक मोटर स्टेटर स्लॉट इन्सुलेशन पेपर डालने की मशीन

जनरेटर और गहरे पंप मोटर के लिए स्वचालित मोटर स्टेटर इंसुलेशन पेपर डालने की मशीन



1. मॉडल नं .: CW300
2. यह विशेष रूप से बड़े आकार की मोटरों के लिए उपयुक्त है।
3. यह मशीन कम शोर, तेज गति, उत्कृष्ट बनाने की विशेषता है,
4. यह अलग स्लॉट नंबर स्टेटर उत्पादन और बदलते टूलिंग के लिए सुविधाजनक और आसान है।
5. यह जनरेटर, गहरी पंप मोटर, तीन चरण मशीन, आदि के लिए उपयुक्त है।


यह विशेष रूप से बड़े आकार, लंबी स्टैक लंबाई, बड़ी बिजली की मोटरों के लिए उपयुक्त है, विशेष रूप से जनरेटर, गहरे पंप मोटर, तीन चरण मशीन, आदि के लिए उपयुक्त है।



(1) मुख्य तकनीकी डाटा



उत्पाद का नाम स्टेटर पेपर Mahcine डालने
स्टेटर आईडी 70-150mm
स्टेटर ऊंचाई 80-250mm
स्टेटर आयुध डिपो ≤300mm
किनारे की ऊँचाई मुड़ी 2-4mm / 4-7mm
इन्सुलेशन कागज की मोटाई 0.188 ~ 0.35mm
समय काटो 1.2 एस / स्लॉट
शक्ति 380V 50 / 60HZ 3.5KW
आयाम 1600 * 1400 * 1500 मिमी
वजन 600kg

(२) आवेदन



1।बड़े और मध्यम आकार के मोटर्स के लिए विशेष रूप से उपयुक्त, स्टेटर स्लॉट के नीचे से स्वचालित रूप से इंसुलेशन पेपर सम्मिलित करना;

2।स्वचालित पेपर फीडिंग, एज फोल्डिंग और फॉर्मिंग;

3।कम शोर, तेज गति, उत्कृष्ट गठन, आदि द्वारा विशेषता;

4।स्लॉट संख्या परिवर्तन को विद्युत द्वारा नियंत्रित किया जाता है;

5।अंतराल स्लॉट डालने और छोड़ें स्लॉट डालने विकल्प पर हो सकता है;


(३) मशीन मुख्य विशेषता



यह विभिन्न डिज़ाइन या स्लॉट के विभिन्न आकारों के लिए एक विशेष डिज़ाइन है;एक बार में इंसुलेशन पेपर डालने का कार्य पूरा कर सकता है;परिधि के लिए स्वचालित समायोजन, स्वचालित कटिंग पेपर, विभिन्न या अलग-अलग आकार के स्लॉट में डालने पर स्वचालित हेमिंग और स्वचालित सम्मिलन;पेपर खिलाने और चौड़ाई तय करने के लिए सर्वो पेपर डालने की मशीन का उपयोग करें;पारस्परिक इंटरफ़ेस आवश्यक विशिष्ट पैरामीटर सेट करता है;आचारण ढालना स्वचालित रूप से स्लॉट के विभिन्न आकारों के लिए समायोज्य है;सरल ऑपरेशन, कम शोर, तेज गति और उच्च स्वचालितता द्वारा विशेषता।
उपकरण प्रोग्राम योग्य टर्मिनल को गोद लेता है, जिसे टच स्क्रीन भी कहा जाता है, जो आवश्यक जानकारी सेट और प्रदर्शित कर सकता है, यह काम करना आसान और विश्वसनीय है।



आवेदन का स्टेटर पेपर mahcine डालने

स्वचालित स्टेटर इंसुलेशन पेपर डालने की मशीन विशेष रूप से बड़े और मध्यम आकार के मोटर्स के लिए विशेष रूप से उपयुक्त है, विशेष रूप से जनरेटर, गहरे पंप मोटर, तीन चरण मशीन, आदि के लिए उपयुक्त है।

मशीन मुख्य कार्य और विशेषता का स्टेटर पेपर mahcine डालने

पेपर डालने की मशीन का प्रकार क्षैतिज है

स्टेटर स्लॉट के नीचे से स्वचालित रूप से इंसुलेशन पेपर सम्मिलित करना,

स्वचालित पेपर फीडिंग और एज फोल्डिंग और फॉर्मिंग

स्लॉट संख्या परिवर्तन को विद्युत द्वारा नियंत्रित किया जाता है;

अंतराल स्लॉट डालने और छोड़ें स्लॉट डालने विकल्प पर हो सकता है;

यह अलग स्लॉट नंबर स्टेटर उत्पादन और बदलते टूलिंग के लिए सुविधाजनक और आसान है।
