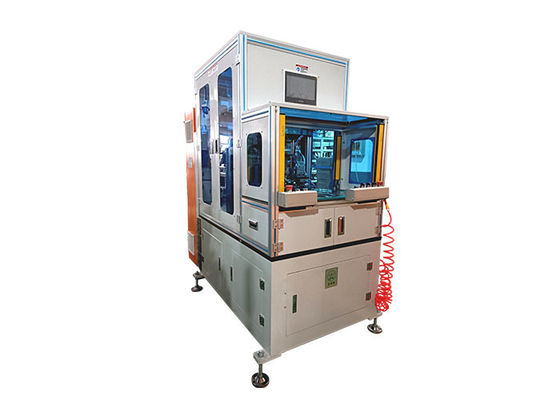

टर्नटेबल डबल साइड्स स्टेटर लैसिंग मशीन
उत्पाद सारांश
टर्नटेबल डबल साइड्स स्टेटर लैसिंग मशीन 7 सर्वो द्वारा संचालित लैसिंग उद्योग मोटर घुमावदार कॉइल समाप्त होता है (1) डबल साइड्स स्टेटर कॉइल लैंसिंग मशीन की मुख्य विशेषताएं ए. इसमें दो स्टेशनों के साथ एक टर्नटेबल है, एक लटकाने के लिए, एक लोड/अनलोडिंग के लिए; B. दो सुइयों को स्वयंचलित रूप से स्टेटर घुमाव...
उत्पाद कस्टम विशेषताएँ
टर्नटेबल स्टेटर लेसिंग मशीन
,7 सर्वो स्टेटर लेसिंग मशीन
,सात सर्वो स्टेटर लेसिंग मशीन
मूलभूत गुण
व्यापारिक संपत्तियाँ
उत्पाद का वर्णन
टर्नटेबल डबल साइड्स स्टेटर लैसिंग मशीन 7 सर्वो द्वारा संचालित लैसिंग उद्योग मोटर घुमावदार कॉइल समाप्त होता है
(1) डबल साइड्स स्टेटर कॉइल लैंसिंग मशीन की मुख्य विशेषताएं
ए. इसमें दो स्टेशनों के साथ एक टर्नटेबल है, एक लटकाने के लिए, एक लोड/अनलोडिंग के लिए;
B. दो सुइयों को स्वयंचलित रूप से स्टेटर घुमावदार कॉइल्स के दोनों किनारों को जोड़ने के लिए अपनाया जाता है;
सी. सात धुरी के सर्वो मोटर्स को नियंत्रित करने के लिए पीएलसी नियंत्रण प्रणाली को अपनाना;
डी. मुख्य धुरी, स्टेटर अनुक्रमण और दोनों सुइयों के दोलन को सर्वो मोटर्स द्वारा संचालित किया जाता है।
ई. दोनों कॉइल अंत ऊंचाई का समायोजन सर्वो नियंत्रण द्वारा स्वचालित है, समायोजन सीमा 19 ~ 60 मिमी है;
F. स्टैक ऊंचाई का समायोजन सर्वो नियंत्रण द्वारा स्वचालित है;
G. अलग प्रकार के टूलींग डिजाइन;
H. दोष निदान के कार्य के साथ;
I. स्लॉट द्वारा स्लॉट, अंतराल स्लॉट, स्किप स्लॉट या फैंसी लटकन कर सकता है;
J. स्वचालित फ़ीडिंग, काटने और कसने की तंत्र से सुसज्जित;
K. लटकन की कसने की डिग्री को समायोजित करने के लिए तनाव संरचना के साथ डिज़ाइन किया गया;
L. स्ट्रिंग हुकिंग, बर्निंग और गाँठ स्वचालित है;
एम. ऑटो स्नेहन प्रणाली वैकल्पिक है;
N. जमीन पर फिक्स्ड स्ट्रिंग के रोल (सिलेंडर रोल) के लिए समर्थन वैकल्पिक है।
केबल में किसी भी प्रकार की क्षति से बचने के लिए फिक्सिंग;
P. सुरक्षा ग्रिड से सुसज्जित, सिग्नल पर स्वचालित रूप से रीसेट;
Q. संलग्न सुरक्षा/एर्गोनोमिक आवश्यकता को पूरा कर सकता है;
आर. संलग्न बाहरी सुरक्षा कवर के साथ;
S. रखरखाव के लिए सुविधाजनक बड़ी सुरक्षा खिड़कियों के साथ;
टी. ऑपरेटर खड़े होकर काम करता है;
U. दोनों हाथों से मशीन शुरू करने के लिए बटन दबाना;
V. परिवर्तन का समय:
*स्टैक ऊंचाई परिवर्तनः ≈1min; (संबंधित मापदंडों को सीधे एचएमआई में बुलाया जा सकता है, बहुत समय नहीं लगेगा)
उपकरण प्लेट परिवर्तनः ≈5 मिनट; (2 स्टेशनों को बदलने के लिए)
(2) स्टेटर लैंसिंग मशीन के तकनीकी मापदंड
| टर्नटेबल डबल साइड्स स्टेटर लैसिंग मशीन 7 सर्वो द्वारा संचालित | |
| मशीन मॉडल | SMT-BZ7Z2 |
| स्टेटर आईडी | 40~100 मिमी |
| स्टेटर ओडी | अधिकतम 150 मिमी |
| ढेर की लंबाई | 30~150 मिमी |
| ओवरहिंग ऊंचाई | 19~60 मिमी |
| लटकन मोड | स्लॉट द्वारा स्लॉट/ अंतराल स्लॉट/ फैंसी लैंसिंग |
| फांसी की गति | 0.5~1.0 सेक/सिलाई |
| शक्ति | 380V/50/60HZ 3.5KW |
| मशीन का वजन | लगभग 800kg |
| मशीन का आयाम | L1600*W900*H1900 मिमी |
(3)स्टेटर लैंसिंग मशीन का उपयोग
विभिन्न मोटर्स के लिए Suitbale, जैसे घरेलू उपकरण मोटर्स, उद्योग मोटर्स, पानी पंप मोटर्स और कई अन्य प्रेरण मोटर्स.यह मशीन काम कर सकती है.
(4) स्टेटर लैंसिंग मशीन का मुख्य आवंटन
पीएलसी नियंत्रक: सीमेंस (जर्मनी);
सर्वो सिस्टमः सीमेंस (जर्मनी);
एचएमआईः सीमेंस (जर्मनी);
सेंसर तत्वः OMRON ((जापान), SCHNEIDER ((फ्रांस);
प्लग-इन सेंसर: OMRON(जापान);
अन्य विद्युत तत्व: SCHNEIDER (फ्रांस)
*यदि कुछ विशिष्ट घटक SCHNEIDER में उपलब्ध नहीं हैं, तो उन्हें IDEC (जापान) और Delixi (चीन) द्वारा प्रतिस्थापित किया जाएगा;
स्क्रू बॉलः HIWIN ((ताइवान);
असरः NSK ((जापान), SKF ((स्वीडन);
वायवीय तत्व: AIRTAC (ताइवान); या एसएमसी (जापान)
वायु दबावः 0.6~1MPa;
शक्तिः वास्तविक विन्यास के अनुसार;
बिजली की आपूर्तिः तीन चरण 380V/60Hz;
वजनः ≈1200Kg; (संदर्भ के लिए, वास्तविक विन्यास के अनुसार)
आयाम mm: L1600×W900×H1900; (संदर्भ के लिए, वास्तविक विन्यास के अनुसार)
(5) विवरण दिखाता है
विद्युत कैबिनेट - औजार प्लेट और टर्नटेबल - ऑटो स्नेहन प्रणाली - स्ट्रिंग तनाव नियंत्रण के लिए तनावकर्ता
