सर्वो स्टेटर वाइंडिंग मशीन 20-100 मिमी आईडी 8-48 स्लॉट मोटर्स के लिए
-
प्रमुखता देना
सर्वो स्टेटर वाइंडिंग मशीन
,20-100 मिमी मोटरों के लिए स्टेटर वाइंडिंग मशीन
,8-48 स्लॉट स्टेटर वाइंडिंग इन्सर्टर
-
नाममोटर स्टेटर स्लॉट वाइंडिंग / कॉइल इंसर्टिंग मशीन (सर्वो / हॉरिजॉन्टल)
-
स्टेटर आईडी20-100 मिमी
-
स्टेटर आयुध डिपो≤160 मिमी
-
टूलींग यात्रा3-10 मिमी
-
कार्य -केंद्रएक
-
उपयुक्त तारकॉपर/फिटकिरी तार
-
रंगसफ़ेद
-
स्लॉट नंबर रेंज8~48 स्लॉट
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामSMT
-
प्रमाणनISO / SGS Audit
-
मॉडल संख्याश्रीमती-k90
-
न्यूनतम आदेश मात्रा1 सेट
-
मूल्यबातचीत योग्य
-
पैकेजिंग विवरणप्लास्टिक बैग के साथ प्लाईवुड बॉक्स।
-
प्रसव के समय31-65 दिन
-
भुगतान शर्तेंटी/टी, एल/सी
-
आपूर्ति की क्षमता1 पीसी / 31-65 दिन

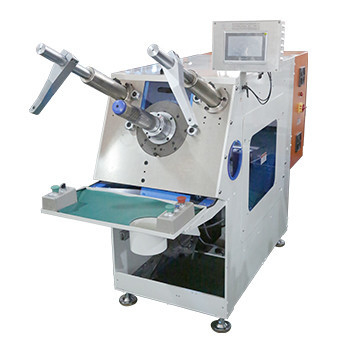

सर्वो स्टेटर वाइंडिंग मशीन 20-100 मिमी आईडी 8-48 स्लॉट मोटर्स के लिए
मोटर स्टेटर स्लॉट वाइंडिंग / कॉइल इंसर्टिंग मशीन (सर्वो / क्षैतिज) SMT - K90
इस प्रकार की स्टेटर कॉइल इंसर्टिंग मशीन एक ही समय में स्टेटर में स्लॉट के बीच कॉइल और वेज या कॉइल और वेज डाल सकती है; वेज फीडिंग स्टेपिंग मोटर द्वारा की जानी है, और कॉइल और वेज इंसर्टिंग सर्वो सिस्टम द्वारा की जाती है; विभिन्न पैरामीटर को मानव-मशीन इंटरफेस में सेट किया जा सकता है; गति और फीडिंग मोड विभिन्न स्लॉट भरने की दर और विभिन्न प्रकार के तार के अनुसार प्राप्त किया जा सकता है; हम आपूर्ति की जाने वाली प्रत्येक मशीन स्वचालित स्लॉट वेज बनाने के लिए प्रोग्राम करने का विकल्प देती है। विभिन्न आकार के स्टेटर उत्पादन को टूलिंग बदलकर प्राप्त किया जा सकता है।
(1) मुख्य तकनीकी डेटा
| मॉडल | SMT-K900 | SMT-FDK90 |
| स्टेटर I.D | Φ20~Φ100mm | Φ20~Φ100mm |
| स्टेटर O.D | ≤Φ160mm | Φ30~Φ160mm |
| स्टैक ऊंचाई | ≤120mm | 10~110mm |
| टूलिंग यात्रा | ≤70mmn | -------------------------- |
| उपयुक्त तार | कॉपर या एल्यूमीनियम तार | कॉपर या एल्यूमीनियम तार |
| स्लॉट संख्या सीमा | 8~48 स्लॉट | 8~48 स्लॉट |
| बिजली की आपूर्ति | 380V/50/60Hz 3Kw | 380V/50/60Hz 3Kw |
| वज़न | ≈850Kg | ≈650Kg |
| आयाम | (L)1800×(W)650×(H)1700mm | (L)1800×(W)650×(H)1700mm |
(2) अनुप्रयोग
उत्पाद मुख्य रूप से नई ऊर्जा ऑटोमोबाइल मोटर, सर्वो मोटर, जनरेटर, थ्री-फेज मोटर, पंप मोटर, कंप्रेसर मोटर, घरेलू उपकरण मोटर और अन्य इंडक्शन मोटर्स में लागू होते हैं। एक विश्व नेता के रूप में, हमारे पास स्टेटर और रोटर कोर असेंबली, स्लॉट इंसुलेशन, ऑटो वाइंडिंग, ऑटो इंसर्टिंग, ऑटो फ्यूजिंग, ऑटो रेजिन इम्प्रैग्नेशन और विभिन्न आकारों और स्टेटर के स्लॉट आकार के लिए अन्य मोटर उत्पादन तकनीक में स्पष्ट लाभ हैं।
अंतर्राष्ट्रीय व्यापार पर ध्यान केंद्रित करते हुए, हमने उत्पाद की गुणवत्ता और सेवा दोनों पर अपनी प्राथमिकता दी है, जो प्रमुख तत्व हैं जो आपके ब्रांड को वैश्विक बाजार में अधिक प्रतिस्पर्धी बनाते हैं। यदि आप मशीनें, घटक, या OEM उत्पाद ढूंढ रहे हैं, तो SMT मोटर उपकरण आपका सबसे विश्वसनीय भागीदार होगा।
हम एक आपूर्तिकर्ता, एक भागीदार और एक मित्र के रूप में आपकी सम्मानित कंपनी के साथ एक दीर्घकालिक व्यावसायिक संबंध स्थापित करने के लिए तैयार हैं। हम दुनिया भर से आपका गर्मजोशी से स्वागत करते हैं।
(3) मशीन की मुख्य विशेषता
यह विभिन्न डिजाइन या स्लॉट के विभिन्न आकारों के लिए विशिष्ट डिजाइन है; एक ही समय में इंसुलेशन पेपर इंसर्शन को पूरा कर सकता है; परिधि के लिए स्वचालित समायोजन, स्वचालित कटिंग पेपर, स्वचालित हेमिंग और विभिन्न या विभिन्न आकार के स्लॉट में डालते समय स्वचालित इंसर्टिंग; पेपर को फीड करने और चौड़ाई को व्यवस्थित करने के लिए सर्वो पेपर इंसर्टिंग मशीन का उपयोग करें; पारस्परिक इंटरफ़ेस आवश्यक विशिष्ट पैरामीटर सेट करता है; बनाने वाला मोल्ड स्वचालित रूप से स्लॉट के विभिन्न आकारों के लिए समायोज्य है; सरल संचालन, कम शोर, तेज़ गति और उच्च स्वचालन की विशेषता।
उपकरण प्रोग्रामेबल टर्मिनल को अपनाता है, जिसे टच स्क्रीन भी कहा जाता है, जो आवश्यक जानकारी सेट और प्रदर्शित कर सकता है, यह संचालित करने में आसान और विश्वसनीय है।
(4) OEM/ODM
इनोवेशनल तकनीकी टीम हर ग्राहक की अनूठी आवश्यकता को पूरा करने के लिए एकदम सही पूर्ण तकनीकी समाधान प्रदान करती है;
विशेषज्ञ बिक्री के बाद की टीम और इंजीनियर बेहतर गुणवत्ता, तेजी से बिक्री के बाद घर-घर सेवा प्रदान करते हैं, ताकि ग्राहक की सभी बिक्री के बाद की समस्याओं का समाधान किया जा सके;
व्यापक रूप से फैली हुई घरेलू बिक्री के बाद सेवा सेवा नेटवर्क स्टेशन और विदेशी एजेंसियां बिक्री के बाद की शक्तिशाली सेवा सुनिश्चित करती हैं;
मल्टी कम्युनिकेशन विधियां और पूर्णकालिक ग्राहक सेवा कर्मी ग्राहक की बिक्री के बाद की चिंताओं को 24 घंटे दूर करते हैं।
(5) उत्पादन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, SMT ग्राहक को विभिन्न प्रकार की AC मोटर, DC मोटर, BLDC मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारी, स्टाफ प्रशिक्षण, और पूर्ण टर्न-की प्रोजेक्ट शामिल है।
मशीन एक साथ कॉइल और वेज डालती है, कॉइल इंसर्शन को सर्वो मोटर सिस्टम द्वारा नियंत्रित किया जाता है, और वेज इंसर्शन को वेरिएबल फ्रीक्वेंसी मोटर द्वारा नियंत्रित किया जाता है।
यह HMI द्वारा नियंत्रित होता है, और मशीन स्वचालित रूप से खराबी का निदान कर सकती है।
यह मशीन निश्चित मोटाई और निश्चित चौड़ाई (चौड़ाई और मोटाई आयाम ग्राहक द्वारा प्रदान किए जाते हैं) के साथ पॉलिएस्टर फिल्म वेज रोल सामग्री के लिए उपयुक्त है।
वेज फीडिंग स्टेपिंग मोटर द्वारा होती है, फीडिंग लंबाई, कटिंग, फॉर्मिंग, इंसर्टिंग स्लॉट नंबर सेट किया जा सकता है।
कॉपर वायर और एल्यूमीनियम वायर दोनों लागू हैं।
उत्पादन क्षमता ≤25s/सेट (सहायक कार्य के लिए मानव-घंटे को छोड़कर)
कॉपर वायर के लिए प्राथमिक योग्यता दर≥98.5%, रीवर्क के बाद, दर ≥99.5%
(6) हमारे बारे में
सूज़ौ स्मार्ट मोटर उपकरण विनिर्माण कं, लिमिटेड चीन में मोटर विनिर्माण उपकरणों के डिजाइन, उत्पादन और बिक्री में विशेषज्ञता रखने वाले उच्च-तकनीकी प्रमुख उद्यमों में से एक है। कंपनी में अब लगभग 150 कर्मचारी हैं, जिनमें 30 से अधिक इंजीनियर और तकनीशियन शामिल हैं, जिसमें लगभग 20,000 वर्ग मीटर का निर्माण क्षेत्र और सौ सेट उन्नत उत्पादन और परीक्षण उपकरण हैं। यह अब AC मोटर्स जैसे घरेलू उपकरण मोटर, औद्योगिक मध्यम और छोटी मोटर, पंप मोटर, रोलिंग डोर मोटर और ऑटोमोबाइल मोटर आदि के लिए पूर्ण उत्पादन लाइन (कॉइल वाइंडिंग से लेकर स्टेटर के अंतिम निर्माण तक शुरू) को डिजाइन और निर्माण करने के लिए योग्य है। 2012 में, SMT ने ISO9001:2000 गुणवत्ता प्रबंधन प्रणाली का प्रमाणन पारित किया।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
