पूर्ण स्वचालित स्टेटर वाइंडिंग मशीन
,स्टेटर वाइंडिंग मशीन 2000r/min
,150 मिमी स्टैक स्टेटर वाइंडर
-
नामएसी मोटर इंडक्शन मोटर के लिए स्वचालित कॉइल वाइंडिंग मशीन
-
वायर गति≤2000r / मिनट
-
स्थानांतरण संख्या2pcs
-
स्थितिनया
-
गारंटी12 महीने
-
घुमावदार सिर1 टुकड़ा
-
अधिकतम स्टैक ऊँचाई≤150 मिमी
-
आवेदनस्टेटर उत्पादन
-
स्वत ग्रेडपूर्ण स्वत:
-
ओईएमहाँ
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामSMT
-
प्रमाणनISO9001/SGS/CE
-
मॉडल संख्याश्रीमती-एलआर150
-
न्यूनतम आदेश मात्रा1 सेट
-
मूल्यबातचीत योग्य
-
पैकेजिंग विवरणसमुद्री परिवहन के लिए उपयुक्त लकड़ी का मामला।
-
प्रसव के समय1 सेट के लिए 50-60 दिन
-
भुगतान शर्तेंटी/टी, एल/सी
-
आपूर्ति की क्षमता1 पीसी / 50-60 दिन

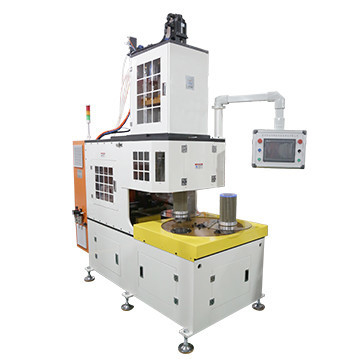

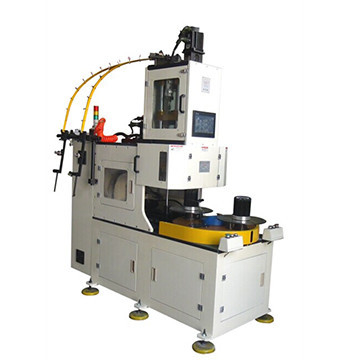

पूर्ण स्वचालित स्टेटर वाइंडिंग मशीन 2000r/min 150mm स्टैक
एसी मोटर इंडक्शन मोटर के लिए स्वचालित कॉइल वाइंडिंग मशीन
यह मशीन मुख्य रूप से 2 ध्रुवों वाले स्टेटर की वाइंडिंग के लिए उपयोग की जाती है। प्रत्येक चक्र में एक स्टेटर को वाइंड किया जाएगा, जिससे उत्पादन क्षमता में काफी सुधार होगा, स्वचालित लोडिंग और मोल्ड को हटाना, कृत्रिम श्रम की तीव्रता को कम करना। वाइंडिंग प्रक्रिया टैपिंग (5 बार), क्लैम्पिंग कार्यों का एहसास कर सकती है, फ्लाई फोर्क लीवर स्ट्रोक के स्ट्रोक और धुरी कोण को आवश्यकतानुसार एक निश्चित सीमा के भीतर समायोजित किया जा सकता है। आयातित ऐक्रेलिक सुरक्षा के साथ कुल एल्यूमीनियम मिश्र धातु (एनोडिक ऑक्सीकरण उपचार) फ्रेम। इलेक्ट्रिक को मुख्य रूप से पीएलसी, डिस्प्ले और फ्रीक्वेंसी कनवर्टर द्वारा नियंत्रित किया जाता है। सुरक्षित और विश्वसनीय सेटिंग, डिस्प्ले।
मशीन का मुख्य कार्य और विशेषता
में कोई विशिष्ट कंपन और शोर नहीं है।एक डबल-स्टेशन स्वचालित ऊर्ध्वाधर वाइंडिंग मशीन है, टर्नटेबल दो स्टेशनों की संरचना है। यह घुमाने और इंडेक्स ट्रांसफर फॉर्म के लिए सर्वो सिस्टम को अपनाता है।फोर्कलाइक फ्लाईव्हील पर बिल्कुल कॉइल को वाइंड करने में सक्षम और कॉइल इंसर्टर में आसानी से कॉइल को ट्रांसफर करने में सक्षम, उच्च दक्षता और महान इंसर्टिंग वाइंडिंग प्रभाव के साथ।
प्रत्येक
कॉइल वाइंडिंग मशीनमें एक सेट वाइंडिंग टूलिंग और तीन ऊर्ध्वाधर वाइंडिंग फॉर्म हैं।टूलिंग के पूरे सेट को बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
एक साथ तीन तारों की वाइंडिंग की अनुमति दें।
इनेमल क्षति और वायर स्नैप से मुक्त। एक बार तांबे का तार खत्म हो जाने पर, मशीन स्वचालित रूप से बंद हो जाएगी।
टूलिंग सिंक सर्वो सिस्टम को अपनाता है। टूलिंग सिंक की अधिकतम सेगमेंट संख्या 6 है।
टूलिंग सिंक सर्वो सिस्टम को अपनाता है। टूलिंग सिंक की अधिकतम सेगमेंट संख्या 6 है।
अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरणों, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूरा लाभ उठाते हुए, हम अपने ग्राहकों को इलेक्ट्रिक मोटर निर्माण के लिए अनुकूलित समाधान प्रदान करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान आदि जैसे दुनिया भर के देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी बिक्री के बाद सेवा के लिए ग्राहकों के बीच महान प्रतिष्ठा साझा करती हैं।
और यह गतिशील टर्न, वास्तविक टर्न, सेट टर्न, विफलता के कारणों और स्थिति स्व-जांच के प्रदर्शन फ़ंक्शन से संपन्न है।
इनेमल क्षति और वायर स्नैप से मुक्त। एक बार तांबे का तार खत्म हो जाने पर, मशीन स्वचालित रूप से बंद हो जाएगी।
वायर हुकर और वायर कटर का एक्स और वाई स्पिंडल सर्वो सिस्टम को अपनाता है। यह ब्रिज वायर और लीड वायर की लंबाई को समायोजित कर सकता है।
में कोई विशिष्ट कंपन और शोर नहीं है।(1) मुख्य तकनीकी डेटामॉडल
LR150
| वाइंडिंग हेड | 1pc |
| वायर व्यास | 0.3-1.0mm |
| स्टैक ऊंचाई | ≤150mm |
| अनलोड स्पीड | ≤2000r/min |
| वाइंडिंग सटीकता | ±0turn |
| वायु दाब | ≥0.6MPa |
| बिजली की आपूर्ति | 380V/50/60Hz 8Kw |
| MOQ | 1set स्वचालित कॉइल वाइंडिंग मशीन |
| प्रमाणीकरण | ISO9001:2008;SGS |
| (2) आवेदन | यह मशीन 2 ध्रुवों, 4 ध्रुवों और 6 ध्रुवों के कॉइल वाइंडिंग के लिए उपयुक्त है। |
(3) मशीन का मुख्य कार्य और विशेषता
वाइंडिंग टूलिंग: प्रत्येक मशीन में एक सेट वाइंडिंग टूलिंग और तीन ऊर्ध्वाधर वाइंडिंग फॉर्म हैं।
टूलिंग के पूरे सेट को बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशनों की संरचना है। यह घुमाने और इंडेक्स ट्रांसफर फॉर्म के लिए सर्वो सिस्टम को अपनाता है।
एक साथ तीन तारों की वाइंडिंग की अनुमति दें।
मुख्य स्पिंडल को सर्वो मोटर द्वारा नियंत्रित किया जाता है। कॉइल टर्न नंबर सटीकता ±1 टर्न है।
कार्यशील घूर्णन गति को सेट किया जा सकता है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
इनेमल क्षति और वायर स्नैप से मुक्त। एक बार तांबे का तार खत्म हो जाने पर, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, वाइंडिंग स्पीड, टूलिंग सिंक हाइट, टूलिंग सिंक स्पीड और वाइंडिंग दिशा सेट कर सकता है।
वायर हुकर और वायर कटर का एक्स और वाई स्पिंडल सर्वो सिस्टम को अपनाता है। यह ब्रिज वायर और लीड वायर की लंबाई को समायोजित कर सकता है।
टूलिंग सिंक सर्वो सिस्टम को अपनाता है। टूलिंग सिंक की अधिकतम सेगमेंट संख्या 6 है।
(4) OEM/ODM प्रोफाइल
अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरणों, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूरा लाभ उठाते हुए, हम अपने ग्राहकों को इलेक्ट्रिक मोटर निर्माण के लिए अनुकूलित समाधान प्रदान करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान आदि जैसे दुनिया भर के देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी बिक्री के बाद सेवा के लिए ग्राहकों के बीच महान प्रतिष्ठा साझा करती हैं।
(5) उत्पादन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, एसएमटी ग्राहक को विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारी, स्टाफ प्रशिक्षण और पूर्ण टर्न-की परियोजना शामिल है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
