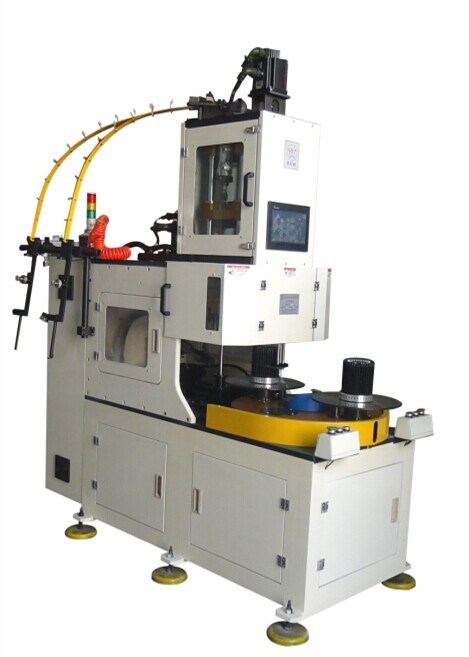

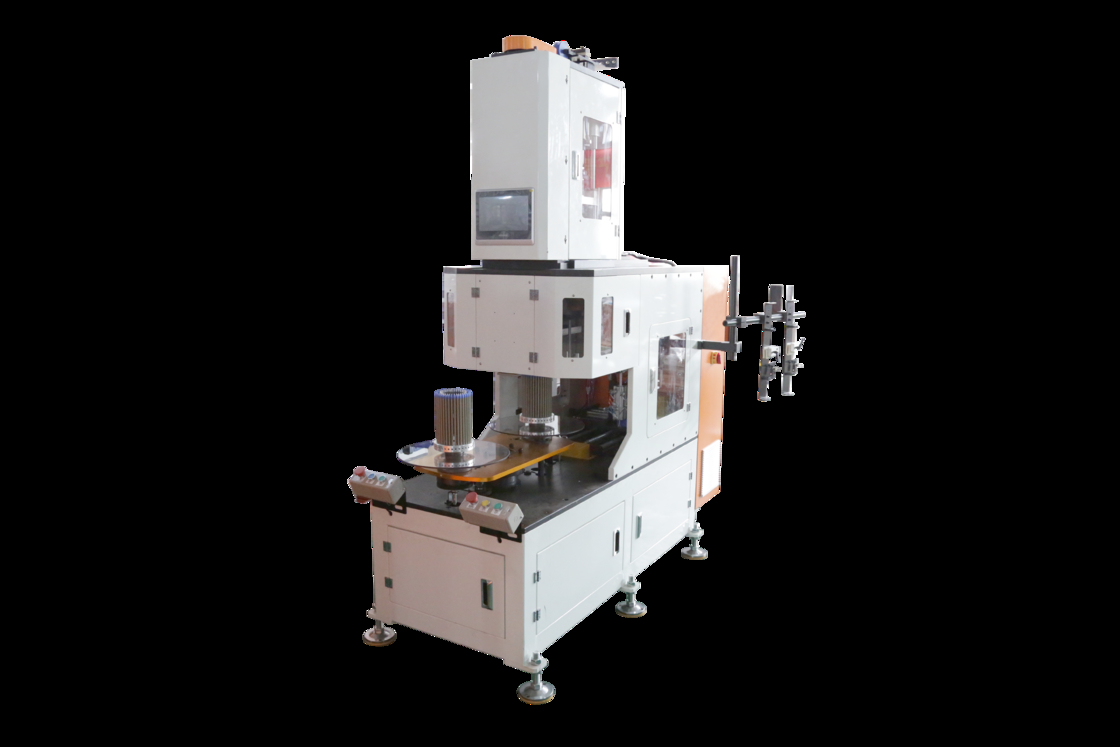

स्वचालित कुंडल घुमावदार मशीन पीएलसी डिस्प्लेर 0.2 ~ 1.0 एमएम वायर व्यास

MOQ:	1 सेट
कीमत:	बातचीत योग्य
स्टैंडर्ड पैकेजिंग:	समुद्री परिवहन के लिए उपयुक्त लकड़ी का मामला।
वितरण अवधि:	1 सेट के लिए 50-60 दिन
भुगतान विधि:	टी/टी, एल/सी
आपूर्ति क्षमता:	1 पीसी / 50-60 दिन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

प्रमाणन

ISO9001/SGS/CE

मॉडल संख्या

श्रीमती-एलआर150

स्वचालित कुंडल घुमावदार मशीन पीएलसी डिस्प्लेर 0.2 ~ 1.0 एमएम वायर व्यास

वायर गति:

≤2000r / मिनट

स्थानांतरण संख्या:

स्थिति:

गारंटी:

12 महीने

घुमावदार सिर:

1 टुकड़ा

अधिकतम स्टैक ऊँचाई:

≤150 मिमी

आवेदन:

स्टेटर उत्पादन

स्वचालित ग्रेड:

पूर्ण स्वत:

प्रमुखता देना:

पीएलसी डिस्प्ले स्टेटर वाइंडिंग मशीन

स्वचालित कॉइल वाइंडिंग मशीन 0.2-1.0 मिमी

पीएलसी नियंत्रण के साथ वायर वाइंडिंग मशीन

उत्पाद का वर्णन

स्वचालित कॉइल वाइंडिंग मशीन पीएलसी डिस्प्लेयर 0.2~1.0 मिमी वायर व्यास

यह मशीन मुख्य रूप से 2-पोल स्टेटर को वाइंडिंग करने के लिए डिज़ाइन की गई है, जो प्रति चक्र एक स्टेटर को पूरा करती है ताकि उत्पादन दक्षता में काफी वृद्धि हो सके। इसमें श्रम तीव्रता को कम करने के लिए स्वचालित लोडिंग और मोल्ड हटाने की सुविधा है। वाइंडिंग प्रक्रिया टैपिंग (5 बार) और क्लैंपिंग कार्यों का समर्थन करती है, जिसमें समायोज्य फ्लाई फोर्क लीवर स्ट्रोक और धुरी कोण होता है। फ्रेम आयातित ऐक्रेलिक सुरक्षा के साथ एनोडाइज्ड एल्यूमीनियम मिश्र धातु से बना है। विद्युत नियंत्रण सुरक्षित और विश्वसनीय संचालन के लिए पीएलसी, डिस्प्लेयर और आवृत्ति कनवर्टर द्वारा प्रबंधित किया जाता है।

मशीन का मुख्य कार्य और विशेषताएं

दो-स्टेशन स्वचालित ऊर्ध्वाधरकॉइल वाइंडिंग मशीनदो-स्टेशन टर्नटेबल संरचना के साथ
रोटेशन और इंडेक्स ट्रांसफर के लिए सर्वो सिस्टम
उच्च दक्षता के साथ फोर्कलाइक फ्लाईव्हील पर सटीक रूप से कॉइल वाइंड करता है और कॉइल इंसर्टर में स्थानांतरित करता है
तीन ऊर्ध्वाधर वाइंडिंग रूपों के साथ एक सेट वाइंडिंग टूलिंग शामिल है
लगभग 15 मिनट में पूर्ण टूलिंग परिवर्तन संभव है
±1 टर्न सटीकता के साथ सर्वो-नियंत्रित मुख्य धुरी
पीएलसी टर्न नंबर, वाइंडिंग स्पीड, टूलिंग सिंक ऊंचाई/स्पीड और वाइंडिंग दिशा को नियंत्रित करता है
समायोज्य ब्रिज/लीड वायर लंबाई के साथ X/Y स्पिंडल वायर हुकर और कटर के लिए सर्वो सिस्टम
दो-तारों की एक साथ वाइंडिंग का समर्थन करता है
डायनामिक टर्न, वास्तविक टर्न, सेट टर्न, विफलता के कारण और स्थिति स्व-जांच प्रदर्शित करता है
कॉपर वायर खत्म होने पर स्वचालित स्टॉप
न्यूनतम कंपन और शोर संचालन

मुख्य तकनीकी विनिर्देश

मॉडल	LR150
वाइंडिंग हेड	1pc
वायर व्यास	0.3-1.0mm
स्टैक ऊंचाई	≤150mm
अनलोड स्पीड	≤2000r/min
वाइंडिंग परिशुद्धता	±0turn
वायु दाब	≥0.6MPa
बिजली की आपूर्ति	380V/50/60Hz 8Kw
MOQ	1set स्वचालित कॉइल वाइंडिंग मशीन
प्रमाणीकरण	ISO9001:2008; एसजीएस

अनुप्रयोग

2-पोल, 4-पोल और 6-पोल कॉइल की वाइंडिंग के लिए उपयुक्त।

OEM/ODM क्षमताएं

अनुभवी इंजीनियरों, कुशल पेशेवरों, उन्नत उपकरणों और सख्त विनिर्माण नियंत्रण का लाभ उठाते हुए, हम इलेक्ट्रिक मोटर विनिर्माण के लिए अनुकूलित समाधान प्रदान करते हैं। हमारी मशीनें दुनिया भर में (यूएसए, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि) निर्यात की जाती हैं और टिकाऊ प्रदर्शन, प्रतिस्पर्धी मूल्य निर्धारण और उत्कृष्ट बिक्री के बाद सेवा के लिए जानी जाती हैं।

उत्पादन लाइन सेवाएं

हम एसी/डीसी/बीएलडीसी मोटर विनिर्माण के लिए व्यापक तकनीकी परामर्श और टर्न-की परियोजना सेवाएं प्रदान करते हैं, जिसमें लागत मूल्यांकन, विनिर्माण जानकारी, कर्मचारियों का प्रशिक्षण और पूर्ण परियोजना कार्यान्वयन शामिल है।
