कम्प्रेसर और औद्योगिक मोटरों के लिए क्षैतिज स्टेटर वाइंडिंग इंसर्टिंग मशीन, 60-150 मिमी स्टेटर I.D. के साथ
उत्पाद सारांश
कम्प्रेसर मोटर वाइंडिंग कॉइल इंसर्टिंग मशीन क्षैतिज इंसर्टिंग वाइंडिंग कॉइल और पेपर QX श्रृंखला कंप्रेसर मोटर वाइंडिंग कॉइल इंसर्टिंग मशीन में त्वरित टूलिंग परिवर्तन (8 मिनट का परिवर्तन समय) के लिए एक मॉड्यूलर टूलिंग डिज़ाइन है। इसका क्षैतिज वाइंडिंग इंसर्शन स्ट्रक्चर बड़े स्टेटर उत्पादन के लिए आदर्...
उत्पाद कस्टम विशेषताएँ
नाम:
कंप्रेसर मोटर वाइंडिंग कॉइल डालने वाली मशीन क्षैतिज सम्मिलित करने वाली वाइंडिंग कॉइल और पेपर डालें
नमूना:
श्रीमती-QX08
स्टेटर आईडी:
≥60 मिमी
स्टेटर आयुध डिपो:
≤Φ210 मिमी
संचालन -मार्ग:
क्षैतिज
तार:
क्यू / अल
आवेदन:
कंप्रेसर मोटर/उद्योग मोटर
ओईएम:
ठीक है
प्रमुखता देना:
60-150 मिमी स्टेटर I.D स्टेटर वाइंडिंग इंसर्टिंग मशीन
,कम्प्रेसर मोटर एप्लीकेशन स्टेटर वाइंडिंग इंसर्टिंग मशीन
,उद्योग मोटर एप्लीकेशन स्टेटर वाइंडिंग इंसर्टिंग मशीन
मूलभूत गुण
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SMT
प्रमाणन:
ISO / BV / SGS
मॉडल संख्या:
श्रीमती-QX08
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 सेट
मूल्य:
बातचीत योग्य
पैकेजिंग विवरण:
कॉइल सम्मिलित मशीन को प्लाईवुड मामलों के साथ पैक किया जाता है। इसका आयाम मशीन और अन्य भागों के आकार
प्रसव के समय:
ऑर्डर देने के बाद 60 कार्यदिवस
भुगतान शर्तें:
टी/टी, एल/सी
आपूर्ति की क्षमता:
10 ~ 20 सेट प्रति 3 महीने
उत्पाद का वर्णन
कम्प्रेसर मोटर वाइंडिंग कॉइल इंसर्टिंग मशीन क्षैतिज इंसर्टिंग वाइंडिंग कॉइल और पेपर
QX श्रृंखला कंप्रेसर मोटर वाइंडिंग कॉइल इंसर्टिंग मशीन में त्वरित टूलिंग परिवर्तन (8 मिनट का परिवर्तन समय) के लिए एक मॉड्यूलर टूलिंग डिज़ाइन है। इसका क्षैतिज वाइंडिंग इंसर्शन स्ट्रक्चर बड़े स्टेटर उत्पादन के लिए आदर्श है और तीन बार वाइंडिंग इंसर्शन के लिए बोवाइन-आई बेयरिंग प्लेटफॉर्म और कॉइल एक्सपेंडिंग मशीनों के साथ एकीकृत किया जा सकता है, जिससे श्रम की तीव्रता कम होती है और लोडिंग/अनलोडिंग सरल हो जाती है।
तकनीकी पैरामीटर
| मॉडल | SMT-QX08 |
|---|---|
| स्टेटर I.D | Φ60~Φ150mm |
| स्टेटर O.D | ≤Φ210mm |
| स्टैक ऊंचाई | ≤190mm |
| टूलिंग यात्रा | ≤90mm |
| संगत तार | Cu / AL |
| स्लॉट संख्या सीमा | 24~48 स्लॉट |
| बिजली की आपूर्ति | 380V/50/60Hz 5Kw |
| वज़न | ≈1050Kg |
| आयाम | (L)2380×(W)1180×(H)1700mm |
मुख्य विशेषताएं
- एक ऑपरेशन में स्टेटर स्लॉट में स्वचालित रूप से वाइंडिंग कॉइल और वेज इंसुलेशन डालता है
- प्री-पुशिंग फ़ंक्शन के साथ सर्वो मोटर-चालित कॉइल पुशिंग
- एडजस्टेबल स्पीड के साथ सर्वो मोटर-चालित पेपर कटिंग और इंडेक्सिंग
- स्लॉट-बाय-स्लॉट, इंटरवल स्लॉट, या स्किप स्लॉट फीडिंग के साथ एडजस्टेबल वेज पेपर लंबाई
- फॉल्ट डिटेक्शन और डायग्नोसिस क्षमताओं के साथ पीएलसी कंट्रोलर
- प्री-फीडिंग पेपर डिवाइस लगातार पेपर लंबाई सुनिश्चित करता है
- इंटीग्रेटेड हीटिंग डिवाइस के साथ कम तापमान वाला पेपर कटिंग
- विभिन्न तार गेजों के लिए एडजस्टेबल कॉइल पुशिंग स्पीड
- दो-हाथ स्टार्ट बटन के साथ एर्गोनोमिक स्टैंडिंग ऑपरेशन
- लगभग 10 मिनट का त्वरित परिवर्तन समय
घटक विनिर्देश
- पीएलसी कंट्रोलर: INOVANCE (चीन)
- सर्वो मोटर सिस्टम: INOVANCE (चीन)
- सेंसर तत्व: OMRON (जापान), AUTONICS (कोरिया)
- अन्य विद्युत घटक: SCHNEIDER (फ्रांस), IDEC (जापान), Delixi (चीन)
- बॉल स्क्रू: HIWIN (ताइवान)
- बेयरिंग: NSK (जापान), SKF (स्वीडन)
- वायवीय तत्व: AirTAC (ताइवान)
- एयर स्रोत दबाव: 0.5~1MPa
- पावर: 6.5 Kw (वास्तविक कॉन्फ़िगरेशन भिन्न हो सकता है)
- पावर स्रोत: 3-फेज 415V/50Hz
- वज़न: ≈1150Kg
- आयाम: (L)2380×(W)1280×(H)1700mm
अनुप्रयोग
यह मशीन विभिन्न इंडक्शन मोटरों के लिए डिज़ाइन की गई है जिनमें वाशिंग मशीन मोटर, एयर कंडीशनर मोटर, पंप मोटर, सटीक सर्वो मोटर, औद्योगिक थ्री-फेज मोटर, फैन मोटर और नई ऊर्जा मोटर शामिल हैं।
सेवा और समर्थन
हम इंडक्शन मोटर उत्पादन के लिए मशीनों के विकास और निर्माण में विशेषज्ञता रखते हैं, आवश्यकतानुसार अनुकूलित समाधान प्रदान करते हैं। हमारी सेवाओं में शामिल हैं:
- मुफ्त तकनीकी सहायता और प्रतिस्थापन भागों के साथ एक साल की वारंटी
- त्वरित प्रतिक्रिया के साथ विदेशी बिक्री के बाद सेवा
- विनिर्माण तकनीकी परामर्श और टर्न-की परियोजना सेवाएं
- उत्पादन लाइन लेआउट योजना सहायता
- स्टाफ प्रशिक्षण और मोटर लागत मूल्यांकन सेवाएं

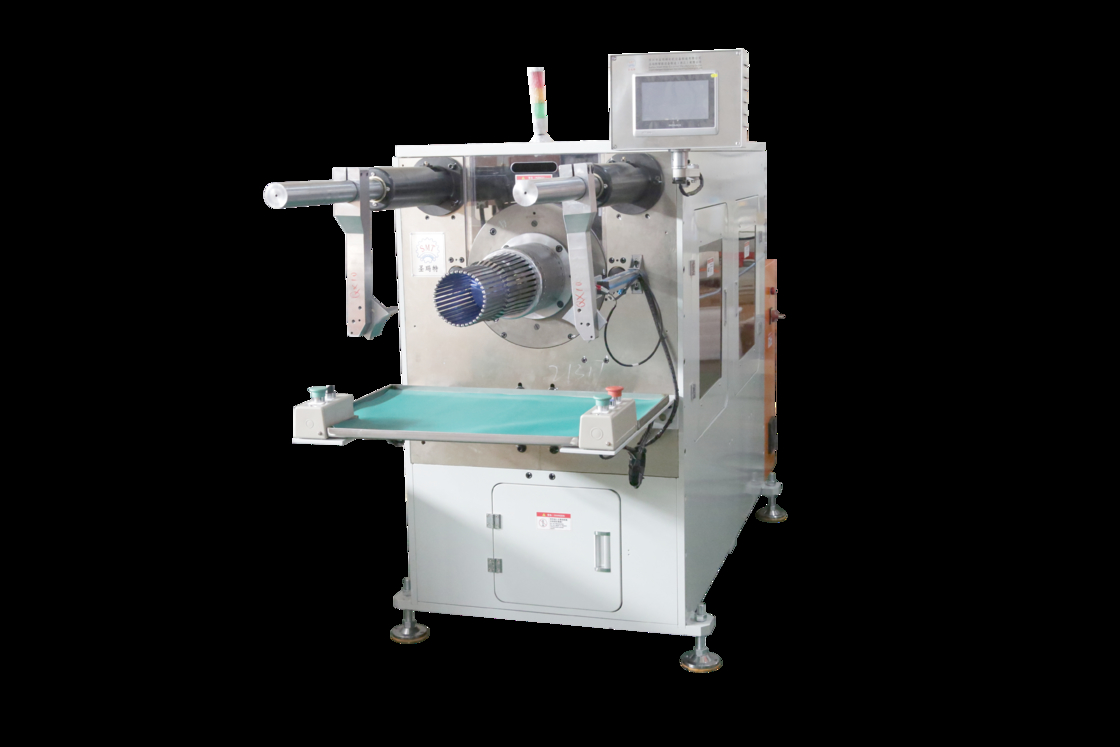

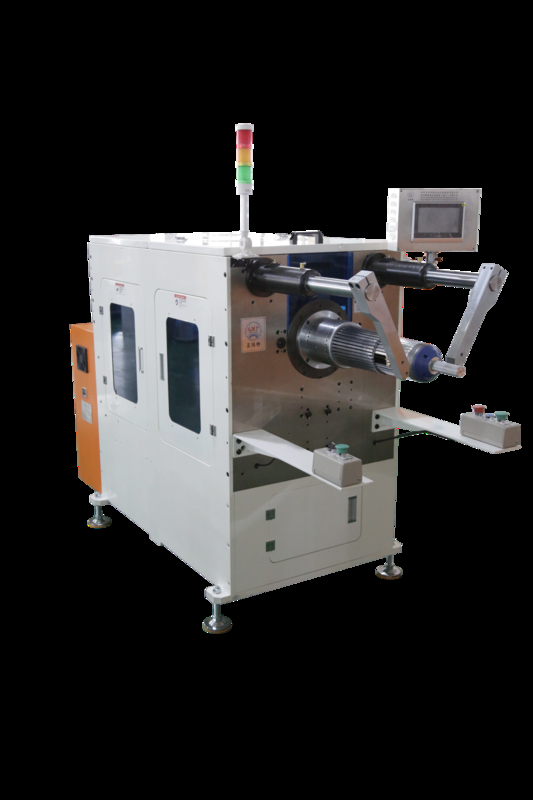

उत्पाद छवि
