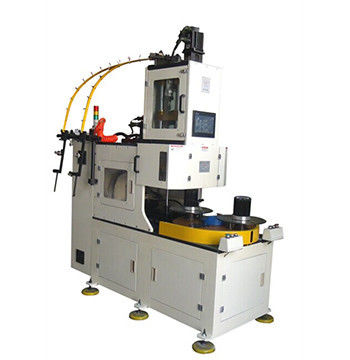

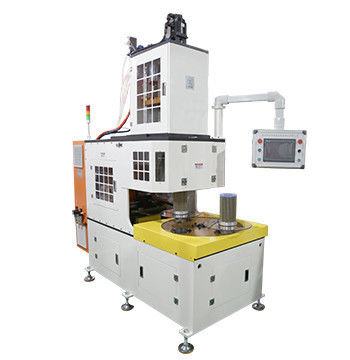

अधिकतम स्टैक ऊंचाई ≤150mm और ISO9001:2008 प्रमाणित के साथ 2 ध्रुवों वाले स्टेटर के लिए पूर्ण-स्वचालित स्टेटर वाइंडिंग मशीन
उत्पाद सारांश
एसी मोटर इंडक्शन मोटर के लिए स्वचालित कॉइल वाइंडिंग मशीन यह मशीन मुख्य रूप से 2-पोल स्टेटर को घुमाने के लिए डिज़ाइन की गई है, जो उत्पादन क्षमता को महत्वपूर्ण रूप से बढ़ाने के लिए प्रति चक्र एक स्टेटर को पूरा करती है। इसमें श्रम तीव्रता को कम करने के लिए स्वचालित लोडिंग और मोल्ड हटाने की सुविधा है। व...
उत्पाद कस्टम विशेषताएँ
नाम:
एसी मोटर इंडक्शन मोटर के लिए स्वचालित कॉइल वाइंडिंग मशीन
वायर गति:
≤2000r / मिनट
स्थानांतरण संख्या:
2पीसी
स्थिति:
नया
गारंटी:
12 महीने
घुमावदार सिर:
1 टुकड़ा
अधिकतम स्टैक ऊँचाई:
≤150 मिमी
आवेदन:
स्टेटर उत्पादन
स्वचालित ग्रेड:
पूर्ण स्वत:
ओम:
हाँ
प्रमुखता देना:
2 ध्रुव स्टेटर वाइंडिंग मशीन
,मैक्स स्टैक ऊंचाई स्टेटर वाइंडिंग मशीन
,ISO9001 प्रमाणित कॉइल वाइंडिंग मशीन
मूलभूत गुण
उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
SMT
प्रमाणन:
ISO9001/SGS/CE
मॉडल संख्या:
श्रीमती-एलआर150
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1 सेट
मूल्य:
बातचीत योग्य
पैकेजिंग विवरण:
समुद्री परिवहन के लिए उपयुक्त लकड़ी का मामला।
प्रसव के समय:
1 सेट के लिए 50-60 दिन
भुगतान शर्तें:
टी/टी, एल/सी
आपूर्ति की क्षमता:
1 पीसी / 50-60 दिन
उत्पाद का वर्णन
एसी मोटर इंडक्शन मोटर के लिए स्वचालित कॉइल वाइंडिंग मशीन
यह मशीन मुख्य रूप से 2-पोल स्टेटर को घुमाने के लिए डिज़ाइन की गई है, जो उत्पादन क्षमता को महत्वपूर्ण रूप से बढ़ाने के लिए प्रति चक्र एक स्टेटर को पूरा करती है। इसमें श्रम तीव्रता को कम करने के लिए स्वचालित लोडिंग और मोल्ड हटाने की सुविधा है। वाइंडिंग प्रक्रिया समायोज्य फ्लाई फोर्क लीवर स्ट्रोक और पिवट कोण के साथ टैपिंग (5 गुना तक) और क्लैंपिंग फ़ंक्शन का समर्थन करती है। फ़्रेम का निर्माण एनोडिक ऑक्सीकरण उपचार के साथ कुल एल्यूमीनियम मिश्र धातु से किया गया है और इसमें आयातित ऐक्रेलिक सुरक्षा है। सुरक्षित और विश्वसनीय संचालन के लिए विद्युत नियंत्रण पीएलसी, डिस्प्ले और फ़्रीक्वेंसी कनवर्टर द्वारा प्रबंधित किया जाता है।
मशीन के मुख्य कार्य और विशेषताएँ
- दो-स्टेशन टर्नटेबल संरचना के साथ डबल-स्टेशन स्वचालित वर्टिकल वाइंडिंग मशीन
- रोटेशन और इंडेक्स ट्रांसफर के लिए सर्वो प्रणाली
- कॉइल इंसर्टर में कुशल स्थानांतरण के लिए कॉइल को फोर्कलाइक फ्लाईव्हील पर सटीक रूप से घुमाता है
- इसमें तीन ऊर्ध्वाधर वाइंडिंग फॉर्म के साथ एक सेट वाइंडिंग टूलींग शामिल है
- पूर्ण टूलींग परिवर्तन क्षमता (लगभग 15 मिनट)
- ±1 टर्न सटीकता के साथ सर्वो-नियंत्रित मुख्य स्पिंडल
- टर्न नंबर, वाइंडिंग स्पीड, टूलींग संक ऊंचाई/स्पीड और वाइंडिंग दिशा के लिए पीएलसी नियंत्रण
- एडजस्टेबल ब्रिज/लीड वायर लंबाई के लिए सर्वो-नियंत्रित एक्स/वाई स्पिंडल वायर हुकर और कटर
- दो तारों की एक साथ वाइंडिंग का समर्थन करता है
- घुमावों का गतिशील प्रदर्शन, विफलता के कारण और स्थिति स्व-जाँच
- तांबे का तार खत्म होने पर स्वचालित रोक
- न्यूनतम कंपन और शोर संचालन
मुख्य तकनीकी डेटा
| नमूना | एलआर150 |
|---|---|
| घुमावदार सिर | 1 पीसी |
| तार का व्यास | 0.3-1.0 मिमी |
| ढेर की ऊंचाई | ≤150मिमी |
| उतराई की गति | ≤2000r/मिनट |
| घुमावदार परिशुद्धता | ±0टर्न |
| वायुदाब | ≥0.6MPa |
| बिजली की आपूर्ति | 380V/50/60Hz 8Kw |
| MOQ | 1 सेट स्वचालित कॉइल वाइंडिंग मशीन |
| प्रमाणन | ISO9001:2008; एसजीएस |
आवेदन
2-पोल, 4-पोल और 6-पोल कॉइल को घुमाने के लिए उपयुक्त।
