स्टैक ऊंचाई 20~120 मिमी वायु दबाव 0.4 एमपीए और एसी औद्योगिक मोटर के लिए सर्वो ड्राइव सिस्टम के साथ स्वचालित कॉइल लैंसिंग मशीन
उत्पाद सारांश
एसी औद्योगिक मोटर के लिए स्वचालित कॉइल लेसिंग मशीन डबल साइडेड इस स्वचालित कॉइल लेसिंग मशीन में दो तरफा लेसिंग क्षमता है जो विशेष रूप से एसी मोटर औद्योगिक अनुप्रयोगों के लिए डिज़ाइन की गई है। मशीन में मशीन बॉडी, सुई, नोजल घूमने वाला भाग, सुई आगे और पीछे घूमने वाला भाग, नोजल स्विंग भाग, सुई ऊपर और नीच...
उत्पाद कस्टम विशेषताएँ
स्टैक ऊंचाई 20~120 मिमी स्वचालित कॉइल लैंसिंग मशीन
,वायु दबाव 0.4MPa स्टेटर लैंसिंग मशीन
,सर्वो ड्राइव सिस्टम डबल साइड लैंसिंग मशीन
मूलभूत गुण
व्यापारिक संपत्तियाँ
उत्पाद का वर्णन

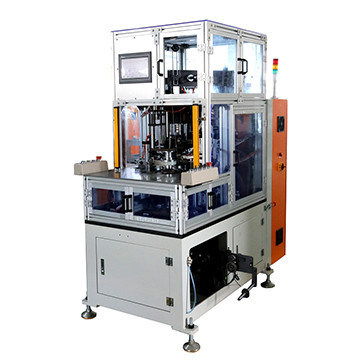

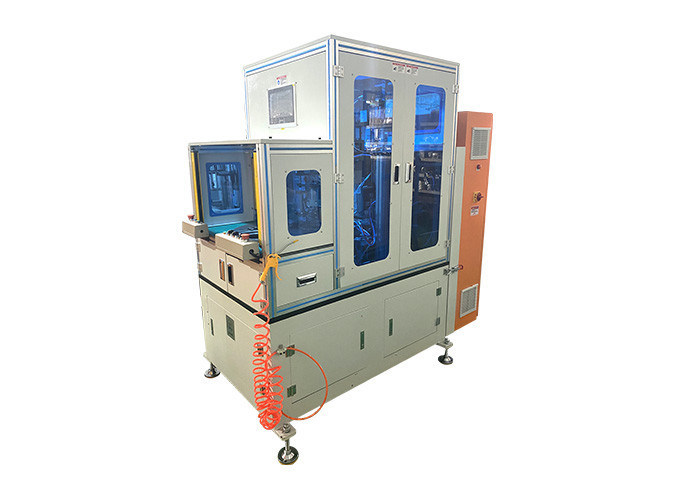

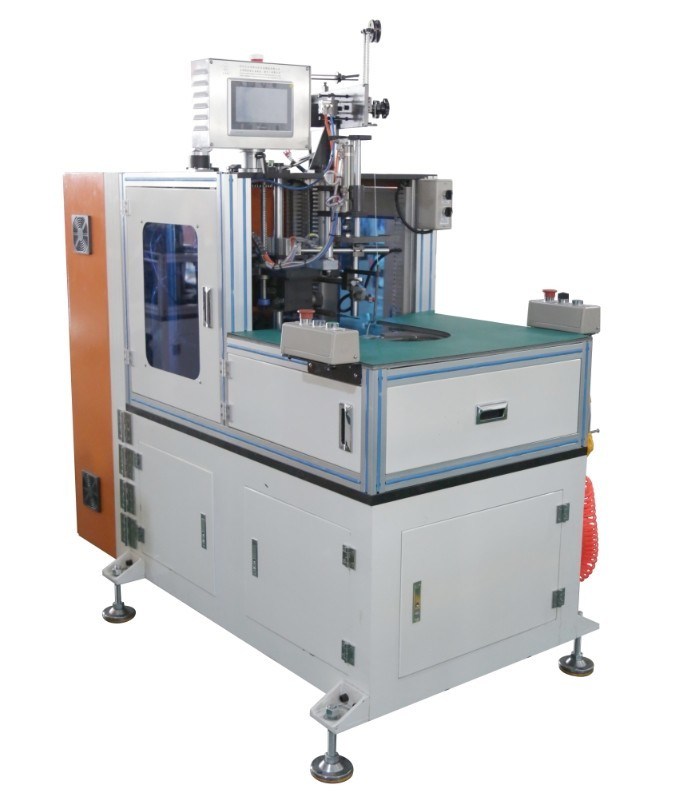

इस स्वचालित कॉइल लेसिंग मशीन में दो तरफा लेसिंग क्षमता है जो विशेष रूप से एसी मोटर औद्योगिक अनुप्रयोगों के लिए डिज़ाइन की गई है। मशीन में मशीन बॉडी, सुई, नोजल घूमने वाला भाग, सुई आगे और पीछे घूमने वाला भाग, नोजल स्विंग भाग, सुई ऊपर और नीचे चलने वाला भाग, स्टेटर इंडेक्सिंग भाग, थ्रेड फीडिंग और थ्रेड कटिंग भाग होता है।
| नमूना | SMT-BZ51 |
|---|---|
| ढेर की ऊंचाई | 17~100मिमी |
| स्टेटर आईडी | Φ25~ Φ100मिमी |
| स्टेटर ओ.डी | ≤Φ160मिमी |
| ओवरहैंग की ऊंचाई | ≤40मिमी |
| लेसिंग मोड | स्लॉट दर स्लॉट/अंतराल स्लॉट/फैंसी स्लॉट |
| लेस लगाने की गति | ≈0.6s/s |
| बिजली की आपूर्ति | 380V/50/60Hz 3.5Kw |
| वज़न | ≈800 किग्रा |
| आयाम | (एल)1500×(डब्ल्यू)650×(एच)1700मिमी |
- सीएनसी नियंत्रण डिजाइन और एचआईएम कार्यक्रम के साथ सर्वो संचालित प्रणाली
- एकाधिक लेसिंग मोड (स्लॉट लेसिंग, इंटरवल लेसिंग, फैंसी लेसिंग) के साथ सर्वो सिस्टम संचालित अनुक्रमण
- समायोज्य रोटेशन गति के साथ सर्वो-नियंत्रित मुख्य स्पिंडल
- एक साथ ऊपरी और निचले कॉइल लेसिंग के लिए दोहरी सर्वो-चालित सुई
- स्वचालित धागा फीडिंग और काटने की प्रणाली (कोई गांठ बांधने की आवश्यकता नहीं)
- 50-130 मिमी की स्टेटर स्टैक लंबाई सीमा के लिए त्वरित टूलींग परिवर्तन क्षमता
- उत्पादन क्षमता ≤1s/स्लॉट के साथ समायोज्य लेसिंग तनाव
- तांबे के तार को टूटने और तार के इनेमल को टूटने से बचाता है
- प्राथमिक योग्यता दर ≥98.5%, पुनः कार्य के बाद ≥99.5%
- दो-हाथ से संचालन की आवश्यकता के साथ सुरक्षा झंझरी संरक्षण प्रणाली
- मानव-कंप्यूटर इंटरफ़ेस और क्षैतिज फ़्रेम-संरचना डिज़ाइन के साथ औद्योगिक पीएलसी
- सर्वो प्रणाली लेसिंग क्रियाओं का सटीक नियंत्रण प्रदान करती है
- प्रोग्रामयोग्य लेसिंग विधियाँ (स्लॉट-दर-स्लॉट, अंतराल, फैंसी)
- उच्च वाइंडिंग ओवर-हैंग वाले बड़े स्टेटर के लिए डिज़ाइन किया गया
- आसान स्टेटर लोडिंग/अनलोडिंग के लिए चल टूलींग, श्रम तीव्रता को कम करता है
हमारी कंपनी मोटर मशीनरी और उपकरण उत्पादन में माहिर है, जिसमें स्वचालित वाइंडिंग मशीन, लेसिंग मशीन, इंसर्टिंग मशीन, आकार देने वाली मशीन और फॉर्मिंग मशीन शामिल हैं। हम स्थिर गुणवत्ता और असाधारण ग्राहक सेवा प्रदान करते हुए इलेक्ट्रोमैकेनिकल पूरी तरह से स्वचालित फैक्ट्री उत्पादन क्षमता को बढ़ाने के लिए उन्नत विदेशी प्रौद्योगिकी और प्रक्रियाओं को शामिल करते हैं।
हमारा सेवा दर्शन तकनीकी उन्नति और ग्राहक-केंद्रित समाधानों के प्रति प्रतिबद्धता के साथ सुरक्षा, व्यावसायिकता और दक्षता को जोड़ता है।
पेशेवर सेवा, विशेषज्ञ टीम और विश्वसनीय गुणवत्ता के साथ, हम एसी मोटर, डीसी मोटर और बीएलडीसी मोटर विनिर्माण के लिए व्यापक तकनीकी परामर्श और टर्नकी परियोजना सेवाएं प्रदान करते हैं। हमारी सेवाओं में मोटर लागत मूल्यांकन, विनिर्माण जानकारी, कर्मचारी प्रशिक्षण और संपूर्ण टर्नकी परियोजना कार्यान्वयन शामिल हैं।
चीन में एक उच्च तकनीक प्रमुख उद्यम के रूप में, हम मोटर विनिर्माण उपकरण डिजाइन, उत्पादन और बिक्री में विशेषज्ञ हैं। हमारी कंपनी में 30 से अधिक इंजीनियरों और तकनीशियनों सहित लगभग 150 कर्मचारी कार्यरत हैं, जिसमें सैकड़ों उन्नत उत्पादन और परीक्षण उपकरणों से सुसज्जित 20,000 वर्ग मीटर की सुविधा है।
