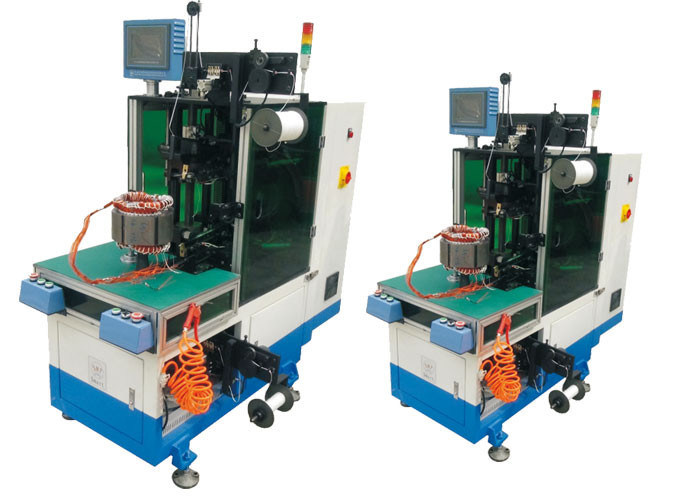

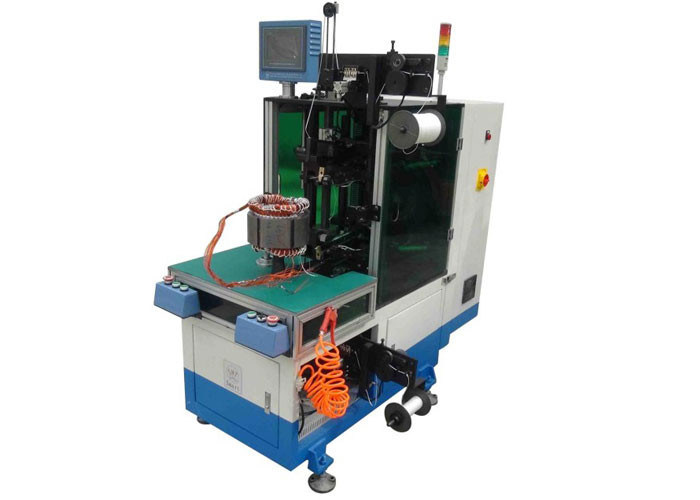

Automatic Servo Control Double Sides Lacing Stator Lacing Machine with Programmable Lacing Modes

MOQ: 1 सेट
कीमत: बातचीत योग्य
स्टैंडर्ड पैकेजिंग: लकड़ी के बक्से पैकेजिंग
वितरण अवधि: 46 - 68 दिन
भुगतान विधि: टी/टी, एल/सी
आपूर्ति क्षमता: 1 पीसी / 46 - 68 दिन
विस्तृत जानकारी
उत्पाद का वर्णन
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
SMT
प्रमाणन
ISO / SGS Audit
मॉडल संख्या
श्रीमती - BZ190
नाम:
स्वचालित सर्वो डबल साइड मोटर स्टेटर कॉइल टर्न लेसिंग मशीन SMT - BZ190
नमूना:
श्रीमती-BZ190
स्टेटर आईडी:
Φ110~ Φ210मिमी
स्टेटर आयुध डिपो:
≤Φ300 मिमी
क्रमबद्ध ऊंचाई:
≤50 मिमी
बिजली की आपूर्ति:
380V/50/60Hz 3.5Kw
स्लॉट नंबे:
8~48 स्लॉट
पैकेट:
1 प्लाई-लकड़ी का केस
प्रमुखता देना:

Automatic Servo Control Stator Lacing Machine

,

Double Sides Lacing Stator Lacing Machine

,

Programmable Lacing Modes Stator Lacing Machine

उत्पाद का वर्णन
Automatic Servo Type Stator Coil Single Lacing Machine
Automatic Servo Double Sides Motor Stator Coil Turns Lacing Machine SMT - BZ190

The horizontal single side stator winding lacing machine adopts industrial PLC, human-computer interface and horizontal frame-structure design. The servo system machine accurately controls the lacing action. Different lacing methods such as slot-by-slot lacing, interval lacing and fancy lacing are programmable. This machine is suitable for large stators with high winding over-hang. The movable tooling allows for fast stator loading and unloading, effectively reducing labor requirements.
Technical Specifications
Model BZ190
Stack height 60-180mm
Stator I.D 110-210mm
Stator O.D ≤ 300mm
Height of Overhang ≤50mm
Lacing mode Slot by slot / interval slot/Fancy lacing
Lacing speed 0.8s/s
Power supply 380v/50/60Hz 3.5kw
Machine weight About 900kg
Machine dimension (LxWxH) 1500x 650x 1800mm
Key Advantages
  • Servo driven system with CNC control and HIM programming
  • Servo-controlled indexing for multiple lacing modes (slot, interval, fancy)
  • Servo-controlled main spindle with adjustable rotation speed
  • Dual servo-driven needles for simultaneous upper/lower coil lacing
  • Automatic thread feeding and cutting (no knots required)
  • Quick-change tooling for stator stack lengths of 50-130mm
  • Adjustable lacing tension
  • High production capacity (≤1s/slot)
  • Minimal copper wire/enamel damage
  • High qualification rates (≥98.5% primary, ≥99.5% after rework)
  • Safety grating protection system
  • Two-hand start operation for operator safety
Machine Characteristics
  • Industrial PLC with human-computer interface and horizontal frame-structure design
  • Programmable lacing methods (slot-by-slot, interval, fancy)
  • Optimized for large stators with high winding over-hang
  • Movable tooling for fast loading/unloading and reduced labor
OEM/ODM Capabilities
We specialize in motor manufacturing equipment including automatic winding machines, lacing machines, inserting machines, shaping machines, and forming machines. Incorporating advanced international technology, we enhance factory automation with stable quality and comprehensive customer service. Our professional, efficient approach meets diverse customer requirements for motor production solutions.
Production Line Services
SMT provides comprehensive technical consulting and turn-key project services for AC, DC, and BLDC motor manufacturing. Our services include cost evaluation, manufacturing know-how, staff training, and complete production solutions. Automatic Servo Control Double Sides Lacing Stator Lacing Machine with Programmable Lacing Modes 0
About Suzhou Smart Motor Equipment Manufacturing Co.,Ltd
As a leading high-tech enterprise in China, we specialize in designing, producing and selling motor manufacturing equipment. With approximately 150 employees (including 30+ engineers), 20,000 square meters of facilities, and advanced production/test equipment, we deliver innovative solutions for the motor manufacturing industry.
