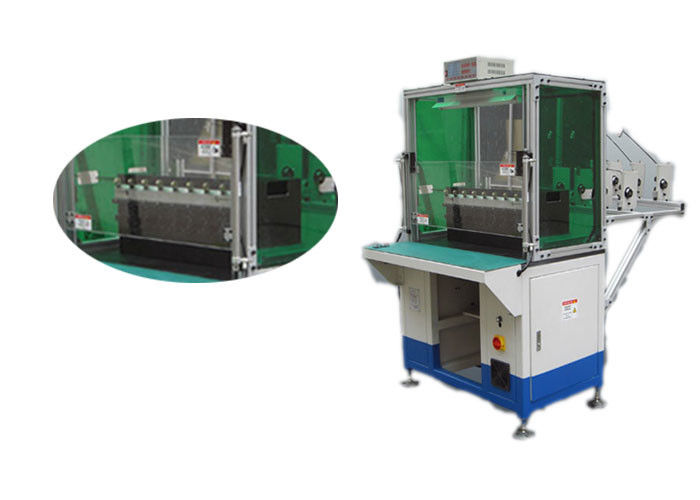

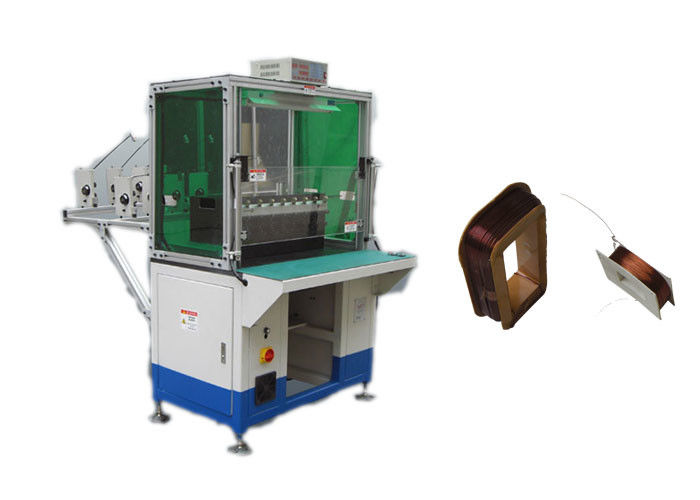

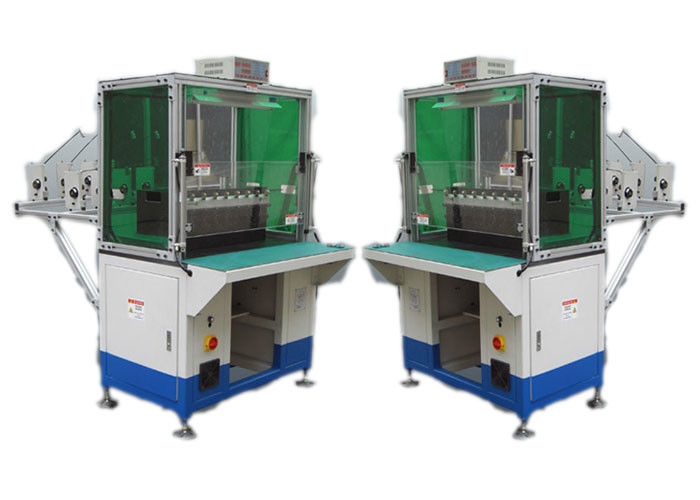

अनुकूलित इलेक्ट्रिक मोटर वाइंडिंग मशीन, अल्टरनेटर वाइंडिंग मशीन

MOQ:	1 सेट
कीमत:	बातचीत योग्य
स्टैंडर्ड पैकेजिंग:	प्लाइवुड बॉक्स या बस अपनी आवश्यकता के अनुसार करें।
वितरण अवधि:	29-58 दिन
भुगतान विधि:	टी/टी, एल/सी
आपूर्ति क्षमता:	1 पीसी / 29-58 दिन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

प्रमाणन

ISO9001/SGS

मॉडल संख्या

श्रीमती-DR08

इलेक्ट्रिक मोटर अल्टरनेटर आर्मेचर वाइंडिंग मशीन

गैर-लोड गति:

≤1500r/मिनट

उड़ाका:

200 मिमी

स्थानांतरण संख्या:

2-6 पीसी

आयाम:

(एल)1500*(डब्ल्यू)1200*(एच)2100मिमी

घुमावदार सिर:

8पीसीएस

हवा का दबाव:

≥0.45MPa

स्थानांतरण दूरी:

≥170 मिमी

स्वचालित ग्रेड:

अर्द्ध स्वचालित

स्वनिर्धारित:

स्वनिर्धारित

प्रमुखता देना:

अनुकूलित विद्युत मोटर घुमावदार मशीन

वारंटी के साथ अल्टरनेटर वाइंडिंग मशीन

विद्युत मोटर घुमावदार मशीन अल्टरनेटर के लिए

उत्पाद का वर्णन

अनुकूलित इलेक्ट्रिक मोटर वाइंडिंग मशीन, अल्टरनेटर वाइंडिंग मशीन

रोटर उत्पादन लाइन जांच के लिए आवश्यक जानकारी

इष्टतम अनुकूलन के लिए, कृपया विस्तृत चित्र प्रदान करें जिनमें शामिल हैंः

रोटर लमिनेशन ड्राइंग
रोटर इकट्ठा ड्राइंग
रोटर स्टैक ड्राइंग
रोटर वाइंडिंग आरेख चित्र (वायर व्यास और मोड़ संख्या सहित)
कम्यूटेटर चित्र
शाफ्ट ड्राइंग
आवश्यक शेष असंतुलन मात्रा और प्रारंभिक असंतुलन मात्रा
कंकड़ और इन्सुलेशन पेपर सामग्री विनिर्देश
आवश्यक उत्पादकता
अन्य तकनीकी आवश्यकताएं

सर्वोत्तम परिणामों के लिए भौतिक नमूनों की आपूर्ति की सिफारिश की जाती है।

मुख्य तकनीकी मापदंड

मॉडल	DR08
तार व्यास	0.08-0.8 मिमी
बिना भार के गति	≤3000r/min
घुमावदार सिर	8pcs
फ्रेम का व्यास	20-120 मिमी
अधिकतम स्थानांतरण दूरी	≤ 250 मिमी
वायु दबाव	≥0.4MPa
विद्युत आपूर्ति	220V/50/60Hz 0.75Kw
वजन	850 किलो
आयाम	(L) 1500(W) 1200(H) 2100 मिमी

परिचालन प्रक्रिया

अनुमानित उत्पादन क्षमताः 1000 टुकड़े/8 घंटे (आर्मचर स्लॉट और मोड़ संख्या के आधार पर भिन्न होता है) ।

1ऑपरेटर मैन्युअल रूप से शटल पर आर्मचर लोड करता है

2. स्टार्ट बटन दबाएं स्वचालित प्रक्रिया शुरू करता है

3. शटल घुमावदार स्थिति के लिए आर्मचर वितरित करता है

4. मशीन स्वचालित घुमाव, अनुक्रमण और तार काटने करता है

5- शटल तैयार आर्मचर लौटाता है

6ऑपरेटर पूर्ण आर्मचर को उतारता है

मशीन की विशेषताएं

घुमावदार उपकरण:प्रत्येक मशीन में तीन ऊर्ध्वाधर घुमावदार रूपों के साथ घुमावदार टूल्स का एक सेट शामिल है (बदली का समय ≈15min)

टर्नटेबल:सर्वो-नियंत्रित रोटेशन और इंडेक्सिंग के साथ दो-स्टेशन संरचना

मल्टी-वायर क्षमताःतीन तारों तक का एक साथ घुमाव

परिशुद्धता नियंत्रण:सर्वो-नियंत्रित मुख्य धुरी ± 1 मोड़ सटीकता सुनिश्चित करता है

समायोज्य पैरामीटरःपीएलसी घुमाव संख्या, गति, उपकरण ऊंचाई/गति और घुमाव दिशा को नियंत्रित करता है

तार प्रबंधन:पूल/लीड तार के सटीक समायोजन के लिए सर्वो-नियंत्रित एक्स/वाई स्पिंडल

सुरक्षा विशेषताएंःतार खत्म होने पर स्वचालित रूप से रोकना; कोई तामचीनी क्षति या तार स्क्रैप नहीं

टूलिंग सिंक:सर्वो-नियंत्रित अधिकतम 6 खंडों के साथ

OEM/ODM क्षमताएं

इलेक्ट्रिक मोटर विनिर्माण में हमारी विशेषज्ञता अनुभवी इंजीनियरों, कुशल पेशेवरों, उन्नत उपकरणों और सख्त प्रक्रिया नियंत्रण को अनुकूलित समाधान प्रदान करने के लिए जोड़ती है।हमारी मशीनें दुनिया भर में निर्यात की जाती हैं (यूएसए), इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मैक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान) और अपने स्थायित्व, विश्वसनीयता, प्रतिस्पर्धी मूल्य निर्धारण और उत्कृष्ट बिक्री के बाद सेवा के लिए प्रसिद्ध हैं।

उत्पादन लाइन सेवाएं

हम एसी/डीसी/बीएलडीसी मोटर विनिर्माण के लिए व्यापक तकनीकी परामर्श और टर्न-की परियोजना सेवाएं प्रदान करते हैं, जिसमें लागत मूल्यांकन, विनिर्माण ज्ञान, कर्मचारियों का प्रशिक्षण,और पूर्ण उत्पादन लाइन समाधान.

स्मार्ट के बारे में

सुज़ौ स्मार्ट मोटर उपकरण विनिर्माण कं, लिमिटेड एक उच्च तकनीक उद्यम है जो मोटर विनिर्माण उपकरण डिजाइन, उत्पादन और बिक्री में माहिर है। 150 कर्मचारियों (जिनमें 30+ इंजीनियर शामिल हैं) के साथ,20,000 वर्ग मीटर की सुविधा, और उन्नत उत्पादन/परीक्षण उपकरण, हम विभिन्न प्रकार के मोटरों के लिए पूर्ण उत्पादन लाइनें (कोइल घुमाव से लेकर अंतिम स्टेटर बनाने तक) प्रदान करते हैं।2000 गुणवत्ता प्रबंधन प्रणाली 2012 से.
