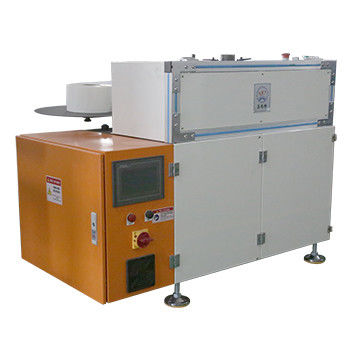

एसी मोटर स्टेटर के लिए स्लॉट पेपर डालने की मशीन
1. यह पावर एक्ट्यूएटेड है, कैम प्रोग्राम द्वारा नियंत्रित है और स्वचालित रूप से निम्नलिखित कार्य करने में सक्षम है: फीडिंग, हेमिंग, साइजिंग, कटिंग, मोल्डिंग, चुंबक कोर डालना और चुंबक कोर का रोटेशन और विभाजन।
2. यह विभिन्न स्लॉट के साथ चुंबक कोर के अनुसार स्लॉट इन्सुलेशन आंतरायिक डालने का कार्य जोड़ने में सक्षम है।
3. मोल्ड को विनियमित करना और बदलना आसान है, स्थिरता में उत्कृष्ट, संचालन और रखरखाव में सुविधाजनक और काम में कुशल।
विशेषता
कम शोर, उच्च दक्षता
उत्पादन क्षमता ≤1s/स्लॉट (लोडिंग/अनलोडिंग समय को छोड़कर)
मैनुअल लोडिंग और अनलोडिंग
अनुसार अनुकूलित किया जा सकता है
कागज डालने की प्रक्रिया का उच्च गुणवत्ता स्तर
इन्सुलेशन के आकार और लंबाई की उच्च दोहराव
विभिन्न मॉडलों के पैरामीटर को संपादित, संशोधित और प्रदर्शित किया जा सकता है
अन्य प्रकार के स्टेटर के लिए त्वरित और आसान समायोजन
कागज डालने के बाद, स्टेटर या लेमिनेशन का कोई विरूपण नहीं
संचालन के लिए आसान, कोई कुशल ऑपरेटर की आवश्यकता नहीं है
(1) मुख्य तकनीकी डेटा
नमूना | C160 |
कोर की लंबाई | 20-160 मिमी |
स्टेटर आईडी | 50-120 मिमी |
स्टेटर आयुध डिपो | 80-160 मिमी |
मुड़े हुए किनारे की ऊँचाई | 2-4 मिमी |
इन्सुलेशन कागज की मोटाई | ≤0.35 मिमी |
क्षमता | 0.6s/s |
बिजली की आपूर्ति | 380 वी, 50/60 हर्ट्ज, 1.5 किलोवाट |
वज़न | 450 किलो |
आयाम | 1200 * 800 * 1200 मिमी |
(2) आवेदन
1.बड़े और मध्यम आकार के मोटरों के लिए विशेष रूप से उपयुक्त, स्टेटर स्लॉट के नीचे से स्वचालित रूप से इन्सुलेशन पेपर डालना;
2.स्वचालित पेपर फीडिंग, एज फोल्डिंग और फॉर्मिंग;
3.कम शोर, तेज गति, उत्कृष्ट गठन, आदि द्वारा विशेषता;
4.स्लॉट नंबर परिवर्तन बिजली द्वारा नियंत्रित होता है;
5.अंतराल स्लॉट डालने और स्लॉट डालने का विकल्प विकल्प पर हो सकता है;
6.यह विभिन्न स्लॉट संख्या स्टेटर उत्पादन और बदलते टूलींग के लिए सुविधाजनक और आसान है;
7.जनरेटर, गहरी पंप मोटर, तीन चरण मशीन, आदि के लिए विशेष रूप से उपयुक्त।
(3) मशीन मुख्य विशेषता
यह अलग-अलग डिज़ाइन या स्लॉट के विभिन्न आकारों के लिए विशिष्ट एक विशेष डिज़ाइन है;एक समय में इन्सुलेशन कागज सम्मिलन समाप्त कर सकते हैं;विभिन्न या अलग-अलग आकार के स्लॉट में डालने पर परिधि के लिए स्वचालित समायोजन, स्वचालित कटिंग पेपर, स्वचालित हेमिंग और स्वचालित सम्मिलित करना;कागज डालने और चौड़ाई व्यवस्थित करने के लिए सर्वो पेपर डालने वाली मशीन का उपयोग करें;पारस्परिक इंटरफ़ेस आवश्यक विशिष्ट पैरामीटर सेट करता है;ढालना बनाना स्वचालित रूप से स्लॉट के विभिन्न आकारों के लिए समायोज्य है;सरल ऑपरेशन, कम शोर, तेज गति और उच्च स्वचालितता द्वारा विशेषता।
उपकरण प्रोग्रामेबल टर्मिनल को अपनाता है, जिसे टच स्क्रीन भी कहा जाता है, जो आवश्यक जानकारी सेट और प्रदर्शित कर सकता है, इसे संचालित करना आसान और विश्वसनीय है।
(4)OEM / ओडीएम
प्रत्येक ग्राहक की अनूठी आवश्यकता को पूरा करने के लिए, अभिनव तकनीकी टीम सही पूर्ण तकनीकी समाधान प्रदान करती है;
विशिष्ट बिक्री के बाद की टीम और इंजीनियर ग्राहक की सभी बिक्री के बाद की समस्याओं को हल करने के लिए बेहतर गुणवत्ता, तेजी से बिक्री के बाद सेवा की पेशकश करते हैं;
व्यापक रूप से फैले घरेलू बिक्री के बाद सेवा सेवा नेटवर्क स्टेशन और विदेशी एजेंसियां शक्तिशाली बिक्री के बाद सेवा सुनिश्चित करती हैं;
बहु संचार विधियों और पूर्णकालिक ग्राहक सेवा कर्मियों ने ग्राहक की बिक्री के बाद 24 घंटे की जांच को दूर कर दिया।
(5) प्रोडक्शन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, SMT ग्राहकों को विभिन्न प्रकार की AC मोटर, DC मोटर, BLDC मोटर निर्माण तकनीकी परामर्श सेवा और टर्न-की प्रोजेक्टिंग सेवा प्रदान करती है, जिसमें मोटर लागत मूल्यांकन, निर्माण की जानकारी, स्टाफ प्रशिक्षण, और पूर्ण टर्नकी परियोजना।
