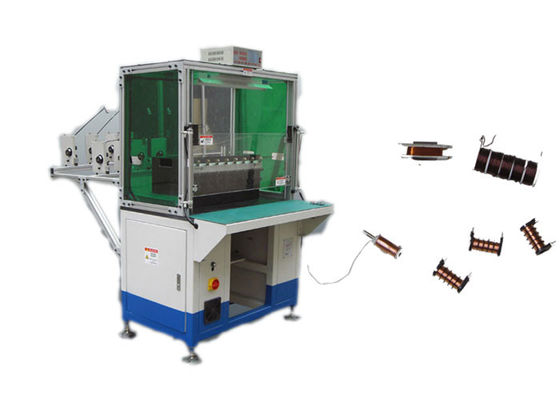

यह मशीन एक प्रकार का सिंगल-हेड और डबल-स्टेशन स्वचालित घुमावदार मशीन है; स्वचालित रूप से तार को पहले व्यवस्थित व्यापार में डाल दें; विशेष रूप से उच्च स्लॉट भरने की दर, छोटे पायदान के लिए उपयुक्त; घुमावदार मोड जैसे स्वचालित स्किप, स्वचालित काटने और स्वचालित अनुक्रमण एक समय में समाप्त हो सकते हैं; पैरामीटर मानव मशीन इंटरफ़ेस में सेट किया जा सकता है, घुमावदार तनाव समायोज्य है; निरंतर / असंतोषजनक घुमावदार तरीका प्राप्त करें और 2 ध्रुवों, 4 ध्रुवों और 6 ध्रुवों को घुमाएं,
(1) मुख्य तकनीकी पैरामीटर
आदर्श | DR08 |
तार का व्यास | 0.08-0.8mm |
भार चाल नहीं | ≤3000r / मिनट |
सिर घुमाओ | 8pcs |
फ्रेम का व्यास | 20-120mm |
अधिकतम। दूरी का स्थानांतरण | ≤250mm |
हवा का दबाव | ≥0.4MPa |
बिजली की आपूर्ति | 220V / 50/60 हर्ट्ज 0.75 किलोवाट |
वजन | 850kgs |
आयाम | (एल) 1500 * (डब्ल्यू) 1200 * (एच) 2100mm |
(2) इस मशीन के संचालन कदम
लगभग 1000 पीसी / 8 घंटे, यह केवल एक मोटा विचार है, आर्मेचर स्लॉट नंबर और बारी संख्या पर निर्भर करता है।
शटल पर मैन्युअल रूप से लोड आर्मेचर, स्टार्ट बटन दबाएं, शटल घुमावदार स्थिति में आर्मेचर वितरित करेगी, और स्वचालित घुमावदार, अनुक्रमण और वायर काटने के बाद, शटल पूरी तरह से घुमावदार स्थिति से घुमाएगी, ऑपरेटर समाप्त आर्मेचर को उतार देगा , एक चक्र पूरा हो गया है।
(3) मशीन मुख्य समारोह और विशेषता
घुमावदार टूलींग: प्रत्येक मशीन में एक सेट घुमावदार टूलिंग और तीन लंबवत घुमावदार रूप होते हैं।
टूलींग का पूरा सेट बदला जा सकता है, और इसमें लगभग 15 मिनट लगते हैं।
टर्नटेबल दो स्टेशन संरचना है। यह घूर्णन और अनुक्रम हस्तांतरण फ़ॉर्म के लिए सर्वो प्रणाली को गोद ले।
तीन तारों को एक साथ घुमाने की अनुमति दें।
मुख्य धुरी सर्वो मोटर द्वारा नियंत्रित है। कॉइल टर्न नंबर सटीकता ± 1 मोड़ है।
काम करने वाली रोटेशन गति सेट की जा सकती है। मशीन में कोई विशिष्ट कंपन और शोर नहीं है।
तामचीनी क्षति और तार स्नैप से मुक्त। एक बार तांबा तार खत्म हो जाने के बाद, मशीन स्वचालित रूप से बंद हो जाएगी।
पीएलसी टर्न नंबर, घुमावदार गति, टूलिंग सनक ऊंचाई, टूलिंग सनक स्पीड और घुमावदार दिशा सेट कर सकता है।
तार हुकर और तार कटर के एक्स और वाई धुरी सर्वो प्रणाली को गोद ले। यह पुल तार और लीड तार की लंबाई समायोजित कर सकते हैं।
टूलिंग सनक सर्वो सिस्टम को गोद लेता है। टूलिंग सनक का अधिकतम सेगमेंट नंबर 6 है।
(4) OEM / ओडीएम प्रोफ़ाइल
अनुभवी इंजीनियरों, कुशल पेशेवरों, सही उपकरण, सख्त विनिर्माण प्रक्रिया नियंत्रण और व्यापक कवरेज सेवा नेट-वर्क का पूर्ण लाभ लेते हुए, हम अपने ग्राहकों को विद्युत मोटर निर्माण के अनुकूलित समाधान के साथ समर्पित करने के लिए समर्पित हैं। अब तक, चीन में बड़े बाजार हिस्सेदारी को छोड़कर, हम संयुक्त राज्य अमेरिका, इटली, ऑस्ट्रेलिया, भारत, ब्राजील, मेक्सिको, तुर्की, थाईलैंड, वियतनाम, ईरान, आदि जैसे विश्वव्यापी देशों में मशीनों का निर्यात करते हैं, और हमारी मशीनें बड़ी प्रतिष्ठा साझा करती हैं इसके बीच ग्राहकों के बीच टिकाऊ, विश्वसनीय प्रदर्शन, उचित मूल्य और अच्छी सेवा के बाद।
(5) उत्पादन लाइन प्रोफाइल
अच्छी सेवा, पेशेवर टीम और विश्वसनीय गुणवत्ता के साथ, नाइड विभिन्न प्रकार की एसी मोटर, डीसी मोटर, बीएलडीसी मोटर विनिर्माण तकनीकी परामर्श सेवा और टर्न-कुंजी प्रोजेक्टिंग सेवा प्रदान करता है, जिसमें मोटर लागत मूल्यांकन, विनिर्माण जानकारियां, स्टाफ प्रशिक्षण, और पूर्ण टर्न-कुंजी परियोजना।
(6) स्मार्ट के बारे में
एसएमटी एलायंस ऑटोमेशन (सूज़ौ) कं, लिमिटेड सूज़ौ स्मार्ट मोटर उपकरण विनिर्माण कं, लिमिटेड, 2010 में स्थापित, और एलायंस ऑटोमेशन (सूज़ौ) लिमिटेड, गठबंधन घुमावदार चीन में सहायक कंपनी के बीच चीन-यूएस संयुक्त उद्यम है उपकरण, इंक। 1 9 47 में स्थापित। एडब्ल्यूई के दशकों के आर एंड डी और प्रौद्योगिकी अनुभव के आधार पर, एसएमटी गठबंधन पूरक फायदे और संयुक्त विकास को प्राप्त करने के लिए प्रौद्योगिकी डिजाइन, विनिर्माण, प्रबंधन और विपणन एकीकृत करता है।
उत्पादों को मुख्य रूप से नई ऊर्जा ऑटोमोबाइल मोटर, सर्वो मोटर, जनरेटर, तीन चरण मोटर, पंप मोटर, कंप्रेसर मोटर, घरेलू उपकरण मोटर और अन्य प्रेरण मोटर्स में लागू किया जाता है। एक विश्व नेता के रूप में, हमारे पास स्टेटर और रोटर कोर असेंबली, स्लॉट इन्सुलेशन, ऑटो घुमाव, ऑटो डालने, ऑटो फ्यूजिंग, ऑटो राल इंप्रेग्नेशन और अन्य मोटर उत्पादन तकनीक के विभिन्न आकारों और स्टेटर के स्लॉट आकार के लिए स्पष्ट फायदे हैं।
